RCF X Series, COMPACT C WP e KPS: nuovi diffusori e amplificatori per installazione

01Le novità

02X Series: progettata per luoghi esposti

RCF presenta la X Series come diffusori robusti e potenti per installazioni di pregio. I mobili sono in poliuretano strutturale, protetti da UV e corrosione e con grado IP55; le griglie sono in alluminio verniciato a polvere con trattamento idrorepellente. Gli altoparlanti al neodimio con membrane in titanio o PKX contengono il peso. Le trombe impiegano la guida d’onda TRW (True Resistive Waveguide) e il crossover passivo, chiamato LICC, è progettato con induttanze più basse del consueto.

Tutti e tre i modelli sono diffusori passivi da 8 Ω senza trasformatore 70/100 V: si pilotano direttamente da uscite di amplificatore a bassa impedenza. Sul retro c’è una morsettiera a vite a 4 poli che consente di rilanciare il segnale alla cassa successiva. Come applicazioni tipiche RCF indica stadi, arene e impianti sportivi, piscine e spa, strutture per il tempo libero, bar sul mare, discoteche e ristorazione all’aperto.

03X 08: point source compatto

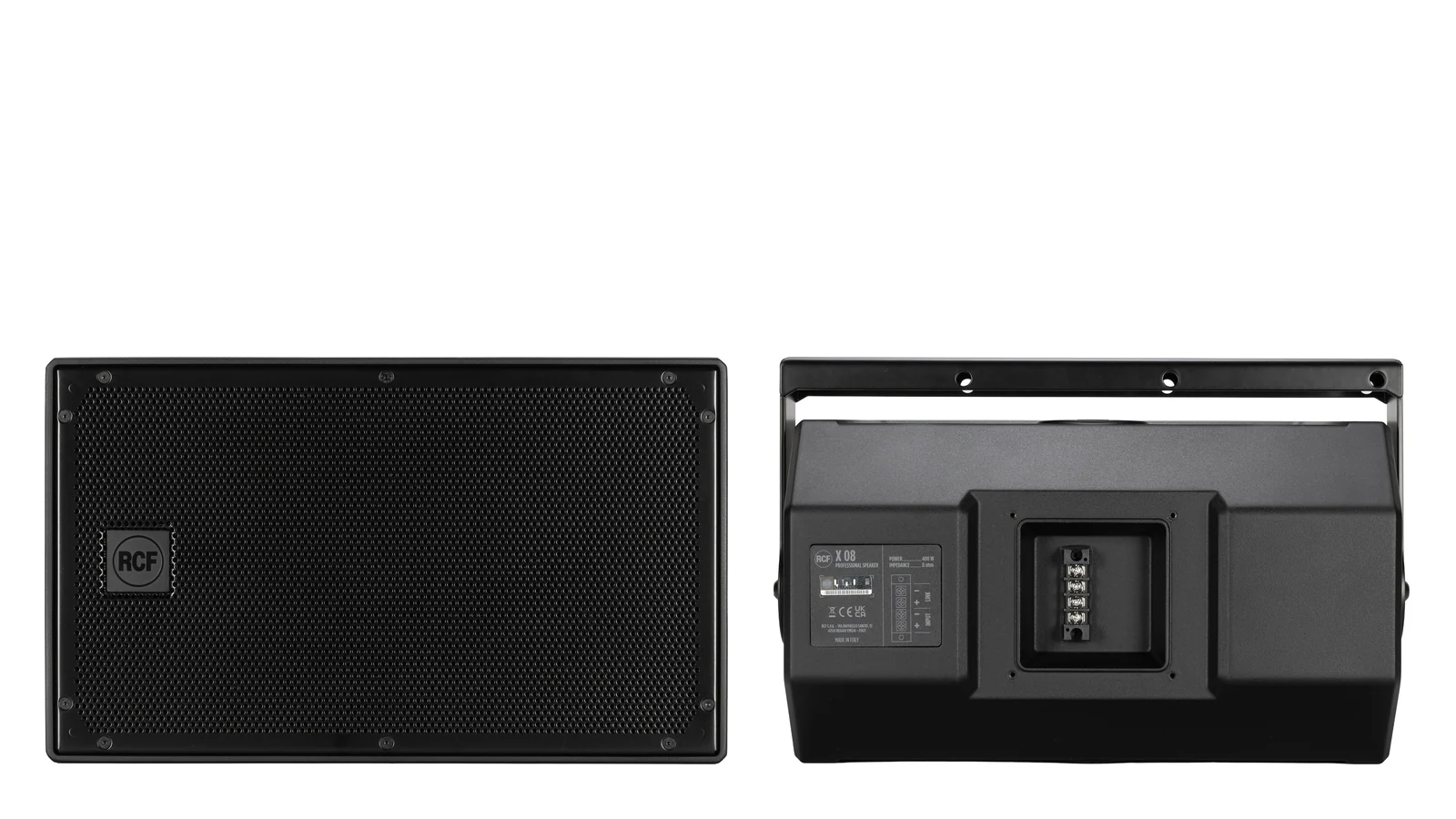

La X 08 è il modello più piccolo: woofer da 8″ e driver a compressione da 1″ con bobina da 1,75″ dietro una tromba ampia da 100° × 100°. Con meno di 10 kg è adatta alle pareti attorno alla piscina, alle terrazze, ai beach bar e agli atri degli impianti sportivi. La staffa orizzontale è inclusa, quelle verticali sono opzionali. Colori: nero RAL 9005 o bianco RAL 9003. È l’unico modello X per cui RCF indica anche gli amplificatori KPS.

04X 40: tromba asimmetrica per lunghe distanze

La X 40 è il modello ad alta potenza con due woofer da 10″ e un driver da 1,4″ con bobina da 4″. La tromba da 110° × 60° è asimmetrica — più stretta sopra l’asse e più larga sotto —, così chi è vicino e sotto la cassa è coperto quanto gli ascoltatori lontani e il livello lungo una tribuna resta più uniforme. La staffa a parete inclusa si inclina di ±35° a passi di 5°; i punti M10 sopra e sul retro permettono la sospensione. Per questo modello RCF indica gli amplificatori XPS 16K.

05X 28L: modulo line array

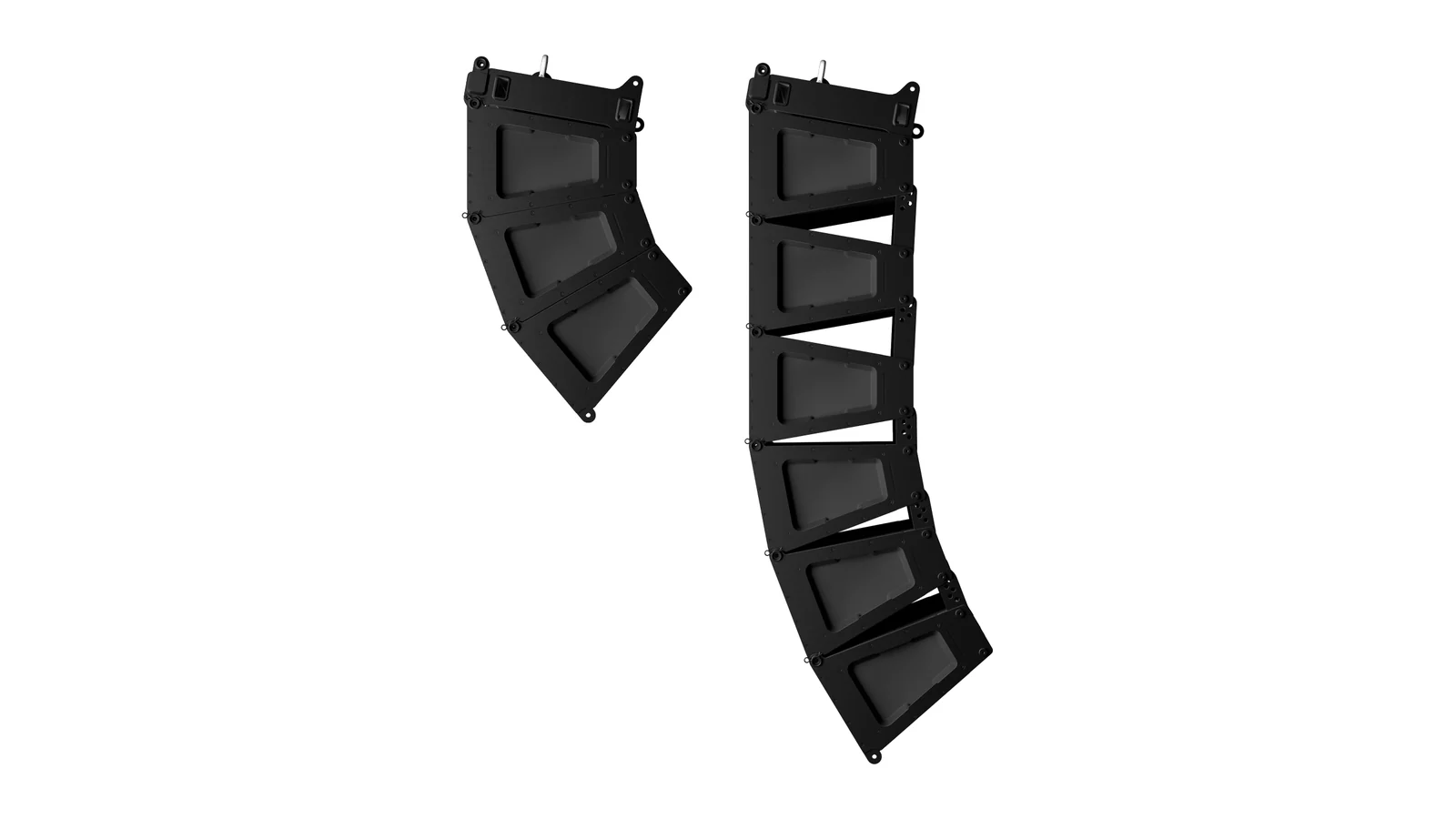

La X 28L riunisce due woofer da 8″ e un driver da 1,4″ con bobina da 3″ in un mobile line array orizzontale con dispersione 110° × 20°. Il sistema di sospensione consente angoli tra i moduli da 0 a 20° a passi di 2° e fino a 16 moduli per barra. Poiché X 28L e X 40 usano driver con gola da 1,4″ e lo stesso crossover a 750 Hz, si integrano bene: il line array copre la distanza, le X 40 riempiono i lati.

06COMPACT C WP: sistemi a due vie per ambienti umidi

COMPACT C è una serie passiva a due vie per distanze brevi e medie. La sua particolarità è la grande bobina del driver a compressione da 1,4″: 3″ nella C 32, 4″ nella C 45. Questo permette un crossover basso a 1,1 kHz e affida al driver a compressione la parte alta della gamma vocale, decisiva per l’intelligibilità. La guida d’onda a direttività costante copre 100° × 50° e si ruota di 90°; un kit trombe opzionale restringe la copertura a 100° × 25° o 60° × 25°. I mobili sono in multistrato di betulla con rivestimento in poliurea, con inserti 4 × M8 e 14 × M10.

Le versioni WP sono acusticamente identiche alle standard, ma hanno grado IP55 invece di IP21C, tessuto della griglia idrorepellente e connettori Amphenol eco|mate IP67 (ingresso e rilancio). Sul pannello posteriore sono stampati entrambi gli schemi di collegamento: full range e bi-amp. Anche la COMPACT C è certificata EN 54-24. RCF indica club, installazioni ad alta potenza e all’aperto, palazzetti, spazi aziendali e locali per spettacoli.

07Subwoofer S 19 WP e S 29 WP

I subwoofer S WP montano woofer al neodimio da 19″ con bobina da 4″ in mobili reflex in multistrato rivestito in poliurea, con connettori eco|mate IP67. L’S 19 WP (1 × 19″) scende a 30 Hz e raggiunge 139 dB a 8 Ω, pesa 44 kg e misura 534 × 650 × 730 mm. L’S 29 WP (2 × 19″) arriva a 25 Hz e 143 dB a 4 Ω, con 534 × 1300 × 730 mm e 85 kg. Entrambi si possono appoggiare a terra o disporre in configurazione cardioide e, con il kit di sospensione opzionale, appendere; RCF li elenca tra i prodotti correlati alla COMPACT C WP e prescrive amplificatori XPS 16K.

08Amplificatori KPS e RDSpace

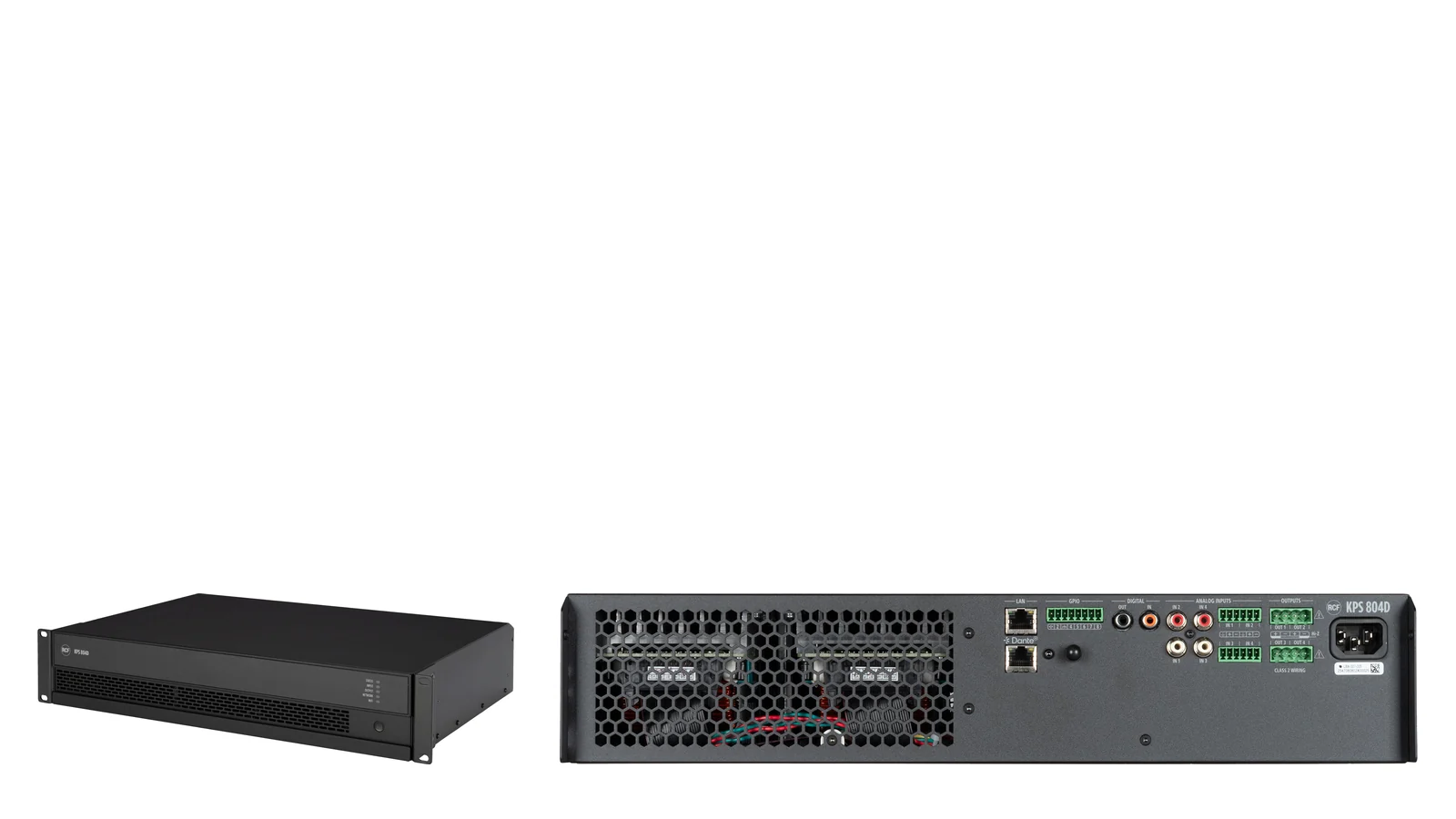

KPS è una famiglia di amplificatori per installazione in due classi di potenza: KPS 162, 164 e 168 da 160 W per canale e KPS 802, 804 e 808 da 800 W per canale, ciascuno anche in versione D con Dante. Il KPS 164 a quattro canali è un’unità mezzo rack 1U: 4 × 160 W su 4 o 8 Ω, a ponte 2 × 320 W per linee a 70 o 100 V, quattro ingressi mic/line, S/PDIF, cinque GPI e cinque GPO, Ethernet e access point Wi-Fi integrato. Il KPS 804D è un amplificatore 2U con 4 × 800 W su 2 o 4 Ω (4 × 400 W su 8 Ω), a ponte 2 × 1600 W a 100 V, e quattro canali Dante.

Gli amplificatori si configurano in RDSpace (Windows, macOS o browser): routing e zone, filtri FIR a fase lineare, EQ parametrico, ritardo, compressori e limiter, priorità e ducking, pannelli a parete. I driver per AMX, Crestron, Q-SYS, Symetrix, RTI, Elan e Control4 collegano KPS ai sistemi di building automation. Il KPS 804D include i preset per COMPACT C e X 08.

09Esempio di configurazione

Un tipico progetto per resort o impianto sportivo combina tutti e quattro i gruppi di prodotti. Le sorgenti arrivano agli amplificatori via Dante; un KPS 804D pilota le zone più piccole con X 08 attorno alla piscina, mentre gli XPS 16K pilotano COMPACT C 45 WP con S 19 WP al bar all’aperto e un array X 28L con X 40 sulla tribuna. RDSpace dà al personale il controllo delle zone via Ethernet o Wi-Fi.

10Applicazioni

11Errori frequenti

• COMPACT C standard all’esterno. I modelli standard sono IP21C: all’aperto servono le versioni WP.
• Cercare la presa a 100 V sul diffusore. X e COMPACT C non l’hanno; una linea a 100 V richiede le uscite a ponte dei KPS e diffusori diversi.
• X 40 e S WP su un amplificatore piccolo. RCF indica per loro solo l’XPS 16K.
• Orientamento sbagliato della tromba. La tromba della COMPACT C va ruotata per il montaggio orizzontale; quella della X 40 è asimmetrica e la cassa ha un sopra e un sotto.
• Evacuazione «in un secondo momento». Se il sistema deve rispettare la EN 54, diffusori e amplificatori certificati si prevedono fin dall’inizio.

12Domande frequenti

13In breve

L’essenziale:
