d&b audiotechnik U-Series: U3, U5, U7 и сетевые версии U-N — обзор новинки

01Что выпустила d&b

U-Series анонсировали 15 января 2026 года, показали на NAMM и затем инсталляторам на ISE 2026 в Барселоне. Пассивные корпуса и сабвуферы B10/Bi10 были запланированы на первый квартал 2026 года, сетевые версии — на второй. Сама d&b называет серию универсальной по применению (application neutral): одни и те же корпуса рассчитаны и на прокатный парк, и на стационарный монтаж.

02Акустическая конструкция

Каждый корпус U — двухполосная система с двумя одинаковыми НЧ-динамиками, расположенными симметрично над и под ВЧ-рупором. d&b называет такую схему биполярной: в вертикальной плоскости диффузоры интерферируют, и корпус держит заявленный вертикальный угол примерно до 500 Гц — для коробки такого размера это необычно низко. На практике меньше энергии уходит в потолок и пол, а средние частоты, где сосредоточена речь, звучат стабильнее. Фазоинверторы унаследованы от большой серии SL.

Рупор постоянной направленности поворачивается на 90° без инструмента: решётку снимают за защёлкивающиеся углы, рупор поворачивают за фланец и ставят решётку обратно. Поэтому один и тот же корпус можно повесить вертикально (например, U5 — 90° × 60°) или положить на бок (60° × 90°). Ориентацию рупора выставляют до монтажа.

Корпус литой из ABS-пластика, частично из вторичного сырья, с ударопрочным покрытием и металлической решёткой с акустически прозрачным поролоном. На страницах продуктов указан класс IP54. На задней стенке — две утопленные резьбовые втулки M8 с шагом 120 мм для кронштейнов и утопленная ручка (у U7 — ручки сверху и снизу), поэтому спереди ничего не выступает. Стандартный цвет — чёрный, каждая модель есть и в белом.

• Два НЧ-динамика вокруг рупора — контроль по вертикали примерно с 500 Гц.
• Поворотный рупор без инструмента — один корпус для вертикального и горизонтального монтажа.
• Литой ABS, IP54 — один корпус для проката и инсталляций.
• Утопленные втулки M8 — крепёж скрыт сзади.

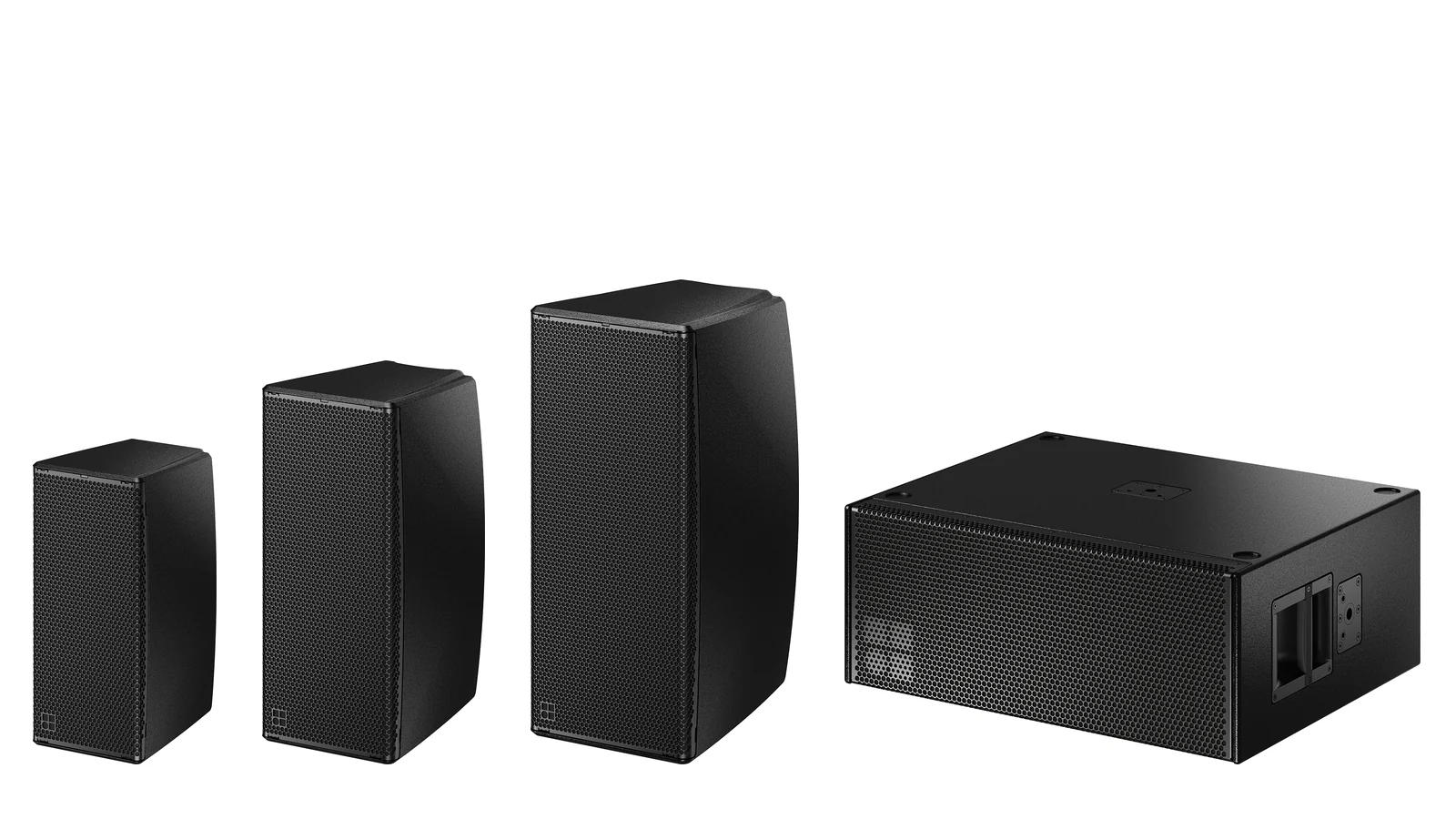

03Сравнение U3, U5 и U7

Три размера масштабируются предсказуемо: крупнее динамики, уже диаграмма, выше отдача. В таблице — стандартная настройка контроллера.

С поднятой настройкой CPL (+3 дБ у U3, +2 дБ у U5) все три модели выходят на общую нижнюю границу 55 Гц, поэтому их можно смешивать в одной системе — малые корпуса не будут звучать «тонко».

04U3: самая компактная модель для подзвучки и линий задержки

U3 сочетает два НЧ-динамика 5″ и компрессионный драйвер с выходом 0,75″ на рупоре 100° × 65°. Весит чуть больше 7 кг, импеданс 12 Ом — на один канал усилителя можно подключить до трёх корпусов. Типичные задачи: фронтальная подзвучка вдоль края сцены, зоны под балконом и линии задержки, небольшие переговорные и распределённые зоны, где много корпусов нужно запитать от небольшого числа каналов.

05U5: универсальная модель

В U5 уже два динамика 6,5″ и драйвер с выходом 1″; пиковый уровень 133 дБ, покрытие 90° × 60°. При массе 11,5 кг его по-прежнему легко повесить на настенный кронштейн или поставить на стойку. Это логичный выбор основной АС для конференц-залов, небольших театров и клубов, а также мощная подзвучка или линия задержки там, где запаса U3 не хватает. На канал усилителя — до двух U5.

06U7: старшая модель

U7 построен на двух НЧ-динамиках 8″ и драйвере с выходом 1,26″ и катушкой 2,4″. Пиковый уровень 136 дБ и более узкая диаграмма 80° × 55° рассчитаны на бо́льшую дистанцию: основная система в зале среднего размера, боковая подзвучка, распределённые системы в больших помещениях. U7 без всякого подъёма доходит до 55 Гц, поэтому для речи и фоновой музыки часто обходится без сабвуфера. Импеданс 6 Ом — два корпуса на канал.

07Пассивные версии: подключение и усилители

Штатный вход пассивных корпусов — разъём NL4, запараллеленный с двухконтактной клеммой Euroblock. Опциональная панель с разъёмами NLT4 F/M добавляет второе гнездо для перехода на следующий корпус; на ней контакты 2+/2− проходят транзитом, поэтому по тому же кабелю можно передать сигнал на сабвуфер.

d&b указывает мобильные усилители D25, D40, D80 и D90 и инсталляционные 5D, 5DM, 10D, 25D и 40D. Для инсталляций d&b сочетает пассивные модели с компактным четырёхканальным 5D, у которого есть Dante, и новым 5DM с Milan-AVB, анонсированным в январе 2026 года и показанным на NAMM и ISE.

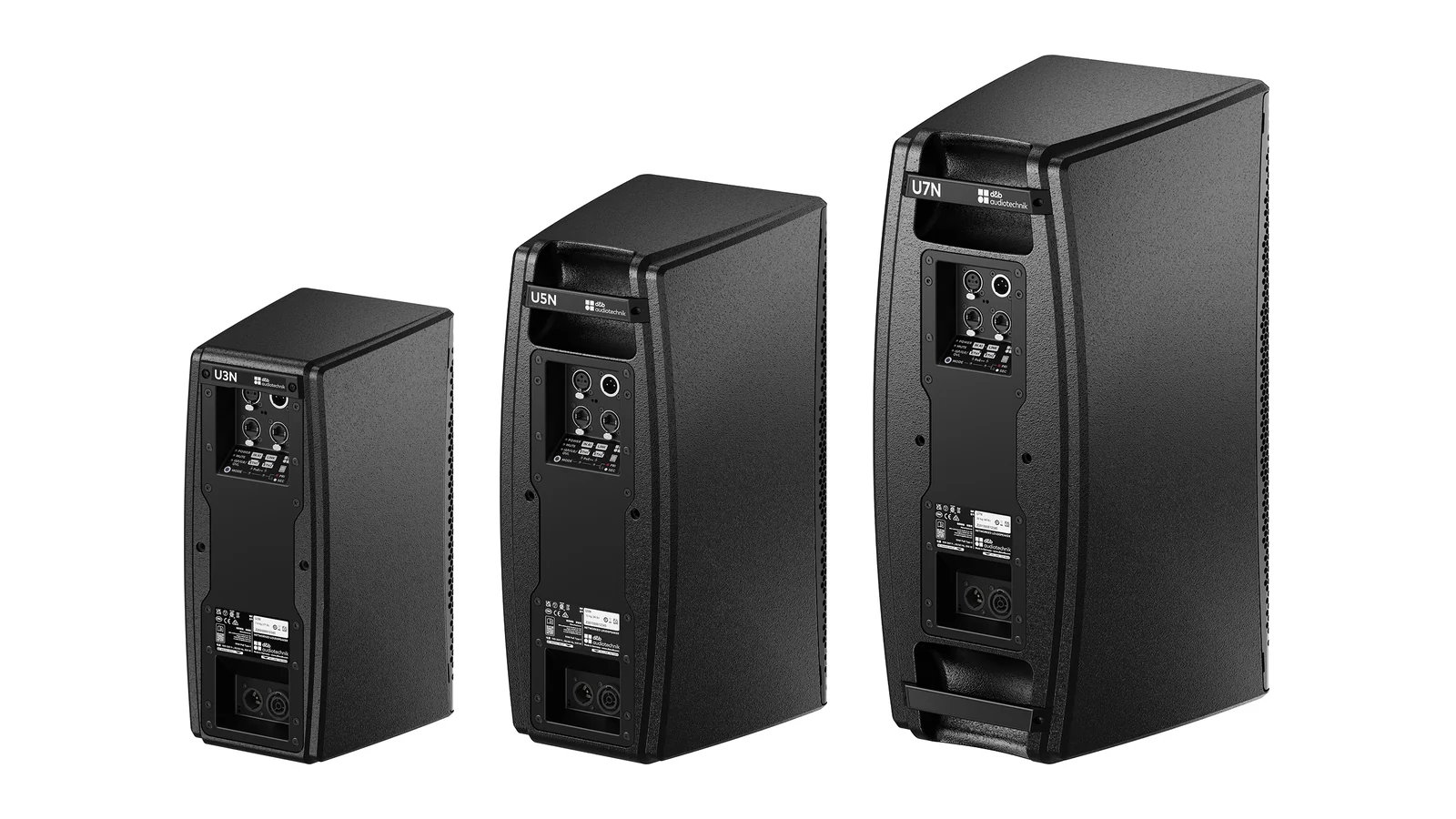

08Сетевые версии U3N, U5N, U7N

Версии N акустически идентичны пассивным, но оснащены сетевым модулем DSP с усилителем. Звук они принимают по Milan-AVB (один поток до восьми каналов) или через аналоговый вход XLR с параллельным выходом XLR. Два порта etherCON подключены к встроенному коммутатору: ETH1 передаёт Milan и управление R1, ETH2 используется либо для шлейфа на следующий корпус, либо как резервная вторичная сеть Milan.

Питание — от сети через powerCON TRUE1 TOP (вход и транзит, до шести корпусов в одной цепочке) или по PoE++ стандарта IEEE 802.3bt Type 4 Class 8 — 90 Вт на порт коммутатора. Оба источника можно подключить одновременно. По данным d&b, каждая модель выходит на полный уровень при мощности PoE++ менее 90 Вт; питание от сети или второй кабель PoE++ подключают для резервирования.

• DSP: два пользовательских 16-полосных эквалайзера, задержка до 1 с, латентность аналогового тракта 1,1 мс, встроенный генератор розового шума и синуса.
• Настройка без питания: через NFC и приложение d&b N.Control режим контроллера и IP-адрес задают, пока корпус ещё обесточен; дальше управление берёт R1.
• Резервирование: по питанию — два PoE++ и сеть 230 В, по сигналу — два потока Milan и аналоговый вход.

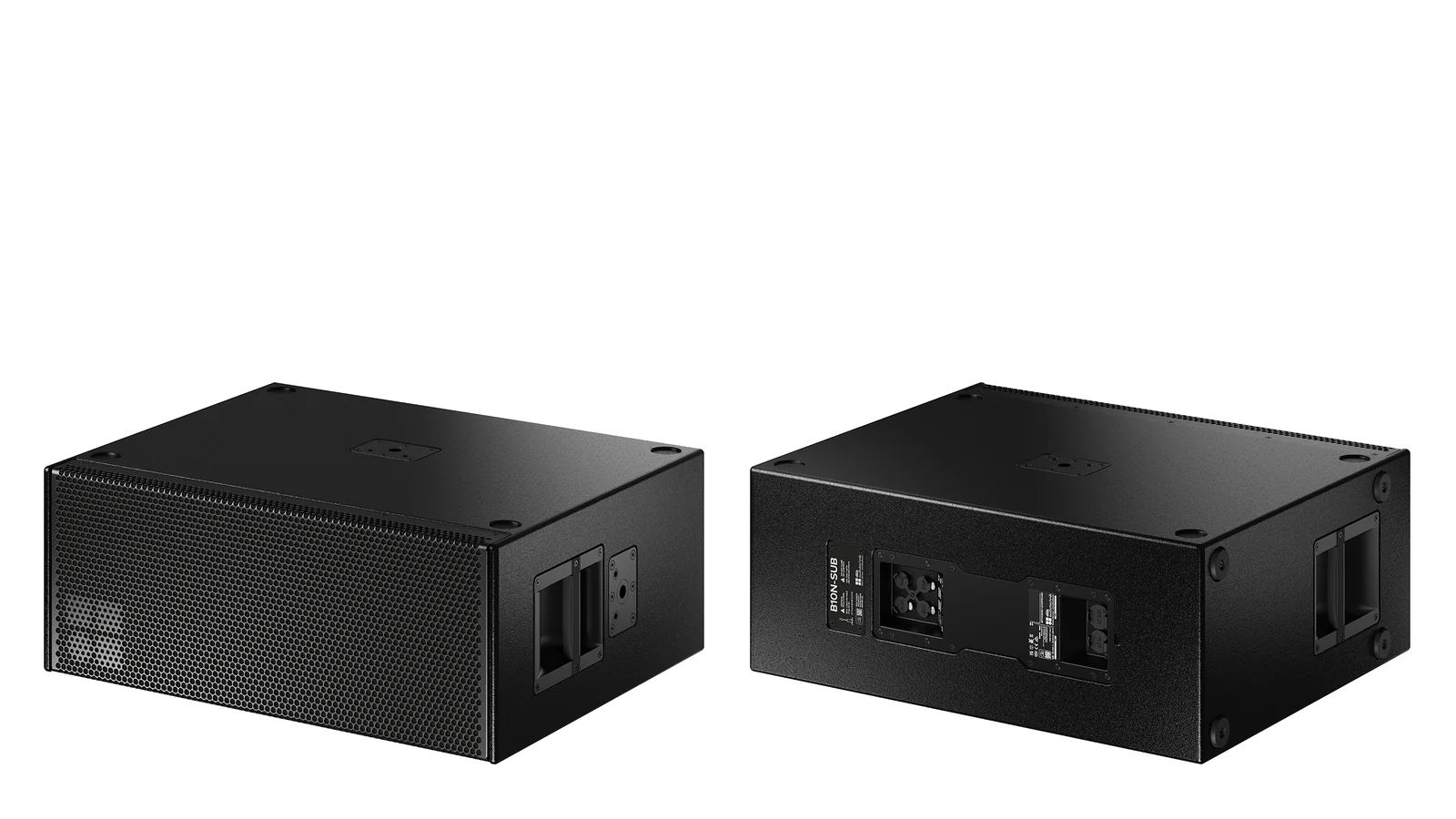

09Сабвуферы B10-SUB и Bi10-SUB

Штатные сабвуферы — два динамика 10″ в низком широком корпусе с фазоинвертором, 280 × 706 × 565 мм и 27 кг. Нижняя граница — 38 Гц (−5 дБ); в режиме 100 Гц верхняя граница снижается для работы с широкополосными корпусами в режиме CUT. Максимальный уровень — 130 дБ на D80, D90, D40 или 40D и 127 дБ на 5D/5DM. B10 — мобильная версия с фланцем M20, Bi10 — инсталляционная с втулками M10 по бокам. Сетевые B10N и Bi10N дают 129 дБ и весят 28,5 кг.

10Настройки контроллера

Настройки контроллера d&b одинаково работают на пассивных и сетевых корпусах:

• CUT — срезает низ для работы с сабвуферами; точка −5 дБ смещается на 105 Гц у всех трёх моделей.
• HFA — плавный спад верхних частот примерно с 1 кГц для слушателей в ближней зоне и линий задержки.
• CPL — компенсирует влияние стен и потолка в диапазоне от −9 до +5 дБ.

11Схемы построения системы

Систему на U-Series можно собрать двумя способами и комбинировать их. Пассивная система держит всю электронику в рэке и работает по акустическому кабелю; сетевая подводит к каждому корпусу питание, звук и управление по CAT6 от коммутатора DN2. DN2 — коммутатор высотой 1U с восемью портами etherCON, каждый из которых одновременно выдаёт 90 Вт PoE++; он заранее настроен на Milan-AVB и пропускает также трафик Dante, AES67 и AES70. Вместо него можно использовать сторонние коммутаторы с поддержкой 802.3bt Class 8 и Milan.

12Где применять U-Series

Официально d&b называет мобильное и стационарное применение, ближнюю зону и линии задержки, распределённые системы, иммерсивные проекты d&b Soundscape и работу на улице. Пассивная версия ориентирована на проекты, где важны число каналов усилителя и бюджет; сетевая — на системы с децентрализованным питанием и обработкой. По нашему опыту модели распределяются так.

13Что уточнить перед заказом

• Пассивная, сетевая или смешанная система: где будут стоять усилители и сколько каналов доступно.
• Ориентация рупора для каждой точки — её выставляют до монтажа.
• Для версий N: коммутатор PoE++ стандарта 802.3bt Class 8 (DN2 или аналог) и нужно ли резервное питание от сети.
• Интеграция с существующей сетью Dante (5D/5DM) или система только на Milan.
• Цвет (чёрный или белый) и крепления: поворотный, горизонтальный, вертикальный кронштейн, настенное и потолочное крепление.
• Покрытие и уровень, смоделированные в d&b ArrayCalc.

14Частые вопросы

15Коротко

Главное о новой серии:
