La modellazione acustica con EASE viene utilizzata per ambienti dalla geometria complessa o con requisiti elevati per musica e parlato. Il modello verifica architettura, finiture e sistema audio prima dell’acquisto e dell’installazione.
Modello acustico dell’ambiente in EASE 4.4
Modello di calcolo dell’ambiente e del sistema di rinforzo sonoro

Cosa verifica il calcolo EASE

Nel modello digitale confrontiamo posizione e puntamento dei diffusori, ritardi, guadagno e trattamenti acustici. È possibile prevedere uniformità della copertura, livello disponibile e intelligibilità del parlato. Le applicazioni tipiche includono sale da concerto, teatri, auditorium, centri congressi, impianti sportivi, luoghi di culto, club e spazi polifunzionali. Conferenza, concerto e presentazione possono essere modellati come scenari distinti.

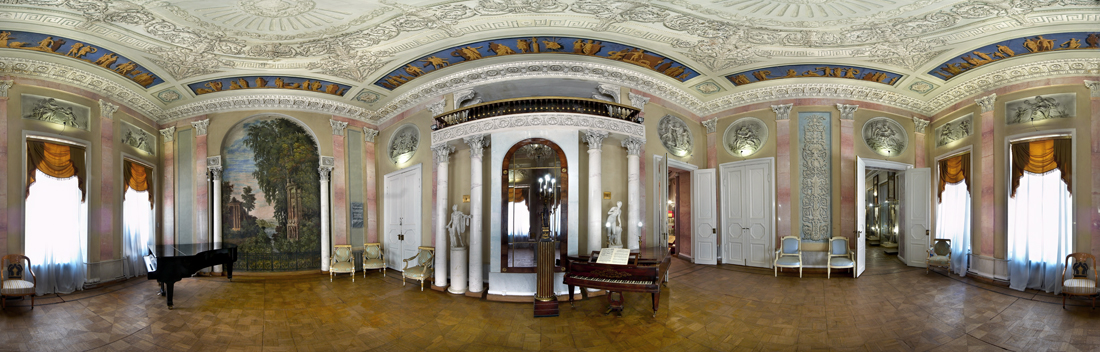

Geometria 3D e proprietà dei materiali

Il lavoro inizia dal modello tridimensionale dell’ambiente o dello spazio aperto. Pareti, soffitto, pavimento, palco, balconate e grandi elementi vengono rappresentati come superfici con dati di assorbimento e riflessione. I valori provengono dalle librerie software, dalla documentazione dei produttori o dalle misure. Negli ambienti esistenti il modello viene aggiornato con le finiture reali.
Selezione dei materiali acustici nel modello
Alle superfici vengono assegnate le corrette proprietà di assorbimento
Modellazione del tempo di riverberazione
La modifica dei materiali cambia il tempo di riverberazione previsto
La geometria e le superfici consentono di calcolare il tempo di riverberazione per banda di frequenza. Se il risultato non è adatto all’uso della sala, si modificano tipo, quantità e posizione del trattamento.

Scelta e posizionamento dei diffusori

Dopo l’analisi dell’acustica naturale si inseriscono diffusori con dati verificati: direttività, sensibilità, potenza e risposta in frequenza. Si confrontano punti di fissaggio, altezza, puntamento, ritardi e zone. Se la copertura non è uniforme si modifica il modello, la posizione o l’orientamento.
Posizionamento dei diffusori nel modello acustico
Posizione e puntamento vengono verificati prima dell’installazione

Suono diretto e riflesso

Il livello diretto indica quali posti ricevono energia sufficiente dai diffusori. Le mappe vengono prodotte per le bande di frequenza rilevanti. In seguito viene inclusa l’energia riflessa. Il confronto individua le zone in cui le riflessioni riducono la chiarezza e stima il livello massimo utilizzabile.
Mappa della pressione sonora
La mappa mostra l’uniformità del livello nell’area di ascolto

Intelligibilità del parlato e qualità

Tempo di riverberazione, geometria e dati dei diffusori consentono di stimare l’intelligibilità. Nei progetti critici il calcolo viene completato da misure e da una procedura di verifica concordata. Si analizzano anche rapporto diretto-riverberato, chiarezza e riflessioni precoci e tardive. La soluzione viene valutata come sistema complessivo.
Calcolo dell’intelligibilità del parlato in EASE
Gli indicatori aiutano a valutare il parlato in ogni zona

Documentazione consegnata

  • modello 3D e ipotesi di calcolo;
  • tempo di riverberazione e raccomandazioni per le finiture;
  • mappe di pressione sonora e intelligibilità;
  • layout e puntamento dei diffusori;
  • raccomandazioni per amplificazione, DSP e zone;
  • relazione tecnica per il progetto.
EASE 4.4 rimane nel titolo come metodologia e versione originaria. Per i nuovi progetti Verdamare utilizza la versione software validata e attuale, dati compatibili dei produttori e il formato di relazione richiesto nel Paese di realizzazione.
