Montage von Ton- und Lichttechnik im Club: der vollständige Leitfaden

Ein Club ist das härteste aller Objekte, in denen Ton und Licht installiert werden. Nicht das größte und nicht das teuerste, sondern hart gerade in den Betriebsbedingungen. Das System läuft sechs bis sieben Stunden am Stück auf Pegeln nahe der Grenze, fünf bis sechs Tage die Woche, in Luft mit Rauch und Kondensat, bei einer Temperatur, die bis drei Uhr nachts um zehn Grad über den Abendwert steigt.

Im Konzertsaal arbeitet das System zwei Stunden und ruht dann bis zur nächsten Veranstaltung. Im Restaurant strengt es sich kaum an. Im Club lebt es in einem Regime, für das die Reserve anders bemessen wird und die Montage nach anderen Regeln erfolgt.

Dieser Artikel handelt von der Montage. Nicht von der Auswahl der Technik und nicht von der akustischen Berechnung: davon gesondert. Hier geht es um das, was zwischen der Anlieferung der Kisten und dem ersten Abend mit Gästen geschieht, und darum, warum sich genau in dieser Phase entscheidet, ob das System fünf Jahre hält oder in der zweiten Saison zu zerfallen beginnt.

Worin sich ein Club von jedem anderen Objekt unterscheidet

Vier Bedingungen bestimmen alle Montageentscheidungen. Sie sind nicht offensichtlich, solange man ein System nicht nach zwei Betriebsjahren gesehen hat.

Thermisches Regime

Endstufen laufen im Club in einem nahezu durchgehenden Regime bei hoher mittlerer Leistung. Das unterscheidet sich grundlegend vom Konzerteinsatz, wo es Pausen und Dynamik gibt. Ein Clubtrack hat einen schmalen Dynamikumfang — laut bleibt über den ganzen Track laut —, das heißt, die Endstufe gibt ununterbrochen Leistung ab, ohne Verschnaufpause.

Die Folge: Die tatsächliche Wärmeentwicklung im Rack ist höher als das, was eine Berechnung nach Datenblatt »für ein Musiksignal« ergibt. Der Hersteller gibt die Aufnahme bei einem typischen Signal mit bestimmtem Crest-Faktor an, und Clubmaterial hält diesen Crest-Faktor nicht ein.

Daher die Lüftungsanforderungen weiter unten, und daher auch die massenhaften Endstufenausfälle im Juli in einem Raum ohne klimatisierten Technikraum. Der Schutz löst wegen Überhitzung aus, der Kanal geht auf stumm, und am nächsten Tag versteht der Techniker nicht, warum »alles läuft« — ein abgekühltes System läuft tatsächlich.

Vibration

Tiefe Frequenzen auf Clubpegeln erzeugen Vibration, die sich auf alles überträgt: Rigging, Befestigungen, Steckverbinder, das Rack selbst, die Baukonstruktion. Eine ohne Schraubensicherung angezogene Schraube lockert sich binnen einer Saison. Ein Steckverbinder ohne Verriegelung rutscht aus der Buchse. Eine Klemmverbindung verliert den Kontakt, erwärmt sich und brennt schließlich durch.

Das ist keine Theorie. Das ist es, was sich schon bei der ersten planmäßigen Wartung nach einem Jahr zeigt: Die Hälfte der Befestigungen muss nachgezogen, ein Teil der Steckverbinder neu konfektioniert werden.

Rauch, Kondensat und Staub

Rauch- und Nebelgeräte hinterlassen einen Belag auf allem, wohin die Luft reicht. Er setzt sich auf Lautsprechergittern ab, auf der Optik der Scheinwerfer, auf den Lüfterflügeln der Endstufen und im Inneren der Gehäuse. Nach einem Jahr ist die Schicht sichtbar, nach einem weiteren Jahr beginnt sie die Kühlung und den Lichtstrom der Geräte zu beeinträchtigen.

Fluide auf Glycerinbasis hinterlassen einen klebrigeren Belag als solche auf Wasserbasis, halten sich dafür aber länger in der Luft. Die Wahl des Fluids ist ein Kompromiss zwischen Wirkung und Wartung, und man sollte sie bewusst treffen und nicht nach dem Kanisterpreis.

Ein Thema für sich ist das Zusammenspiel von Rauch und Brandmeldeanlage. Das wird vor der Montage geklärt, nicht nach dem ersten Fehlalarm am Samstagabend. Ausführlich im entsprechenden Abschnitt.

Menschen

Im Club haben Menschen Zugang zur Technik, deren Zustand von Konzentration weit entfernt ist. Alles, woran man ziehen kann, wird gezogen. Alles, worüber man etwas schütten kann, wird beschüttet. Alles, was auf Handhöhe hervorsteht, wird abgebrochen — nicht aus Bosheit, sondern weil sich jemand daran festgehalten hat, als er das Gleichgewicht verlor.

Das bestimmt die Montagehöhe, die Art der Befestigung, den Schutz der Steckverbinder und die Frage, welche Bedienelemente überhaupt zugänglich bleiben.

Was fertig sein muss, bevor die Monteure kommen

Die Hälfte der Terminüberschreitungen bei der Montage liegt nicht am Montagetrupp, sondern daran, dass das Objekt nicht bereit ist. Der Trupp kommt an, stellt fest, dass sich kein Kabel ziehen lässt, und fährt wieder — und eine Woche im Terminplan ist verloren.

Was fertig ist	Warum gerade vor der Montage
Befestigungspunkte für das Rigging	Nach dem Fertigstellen der Decke sind sie nicht mehr herstellbar
Kabeltrassen und Kabelrinnen	Durch eine fertige Decke lässt sich kein Kabel ziehen
Stromversorgung im Technikraum	Das Rack lässt sich nirgends anschließen
Erdungsanlage	Eine Nachbesserung bedeutet, den Ausbau zu öffnen
Technikraum mit Lüftung	Die Technik lässt sich nirgends aufstellen
Akustische Bearbeitung	Einmessen in einem unbehandelten Saal ist sinnlos
Fertige Deckenoberflächen	Sonst wird das Rigging zweimal montiert

Der letzte Punkt braucht eine Erläuterung, weil er den vorigen zu widersprechen scheint. Das Rigging vor dem Endausbau zu montieren heißt, dass die Ausbaugewerke um hängende Technik herum arbeiten — riskant für die Technik wie für die Menschen. Es danach zu montieren heißt, dass die Befestigungspunkte vorab herausgeführt und markiert sein müssen, auf den Zentimeter genau, sonst muss man sie durch eine fertige Decke suchen.

Die richtige Reihenfolge lautet: Befestigungspunkte und Trassen vor dem Ausbau, Rigging der Technik danach. Zwischen diesen beiden Phasen vergehen Wochen, und Koordination zählt hier mehr als Tempo. Die Befestigungspunkte werden im Plan festgehalten und achsbezogen in die Örtlichkeit übertragen, nicht »ungefähr über der Tanzfläche«.

Was beim Objekt schriftlich angefordert wird

• Der Einpolplan der Stromversorgung mit Angabe der zugeteilten Leistung und der Aufteilung auf die Stromkreise.
• Die Art des Erdungssystems des Gebäudes.
• Angaben zu den tragenden Konstruktionen der Decke: um welche Konstruktion es sich handelt, welche Last zulässig ist, ob eine Berechnung oder ein Gutachten vorliegt.
• Der abgestimmte Grundriss mit der Anordnung von Möblierung, Tresen und DJ-Kanzel — davon hängt die Beschallungsabdeckung ab.
• Die Anforderungen der Brandschutzbehörde zu Rauchentwicklung, Fluchtwegen und Alarmierungsanlage.
• Die Betriebszeiten des Objekts und die Lärmbeschränkungen zur Nachtzeit.

Stromversorgung

Ein Clubsystem ist eine ernste Last, und zwar eine Last mit hoher Spitzenaufnahme bei vergleichsweise bescheidenem Mittelwert. Daraus entstehen zwei verschiedene Aufgaben: die Spitze abdecken und am Dauerwert nicht zugrunde gehen.

Getrennte Stromkreise

Drei Dinge müssen getrennt versorgt werden, aus unterschiedlichen Stromkreisen:

1. Der Audioweg — Endstufen, Prozessoren, Mischpult, Zuspieler, DJ-Technik.
2. Die Lichttechnik — Scheinwerfer, Dimmer, Pult, Effektsteuerungen.
3. Alles Übrige — Rauchgeräte, Kältetechnik des Tresens, Allgemeinsteckdosen, Lüftung.

Der Grund für die Trennung ist nicht die Leistung, sondern die Störung. Dimmer und die Schaltnetzteile der Scheinwerfer speisen Störungen ins Netz. Ein Kältekompressor zieht beim Anlauf die Spannung herunter. Ein Rauchgerät mit Heizung sind mehrere Kilowatt, die schlagartig zuschalten. All das landet im Ton, wenn die Versorgung gemeinsam ist.

Das häufigste Symptom einer falschen Trennung: Beim Bewegen motorisierter Scheinwerfer ist im Ton ein charakteristisches Knacken oder Pulsieren zu hören, das der Bewegung folgt. Das lässt sich durch Einstellungen nicht mehr beheben — nur durch Umbau der Versorgung.

Leistungsberechnung

Anhaltswerte für eine erste Abschätzung, vor der genauen Berechnung nach Spezifikation:

Teilsystem	Club bis 200 Personen	Club mit 400–600 Personen
Ton	6–12 kW	15–35 kW
Licht	5–15 kW	15–40 kW
Video und Bildflächen	1–4 kW	4–12 kW
Rauch, Effekte	2–5 kW	5–12 kW

Die Spanne ist groß, weil sie davon abhängt, ob die Scheinwerfer LED oder Entladungslampen sind, wie viele Subwoofer es gibt und welcher Klasse die Endstufen angehören. Der Umstieg auf LED-Licht hat den Verbrauch des Lichtparks um ein Mehrfaches gesenkt — zugleich aber die Zahl der Schaltnetzteile erhöht, also der Störquellen. Bei den Kilowatt gewonnen, bei der Entkopplung Arbeit hinzubekommen.

Was am Objekt durch Messung geprüft wird und nicht nach Hörensagen

• Die tatsächlich zugeteilte Leistung, und nicht die, die im Mietvertrag steht.
• Der Spannungseinbruch unter Last — gemessen bei laufendem System auf Betriebspegel.
• Der Querschnitt der Zuleitung und der Zustand der Verteilung: Erwärmen sich die Klemmen, gibt es Spuren von Überhitzung.
• Vorhandensein und Typ des Fehlerstromschutzschalters. Bei vielen Schaltnetzteilen kann der summierte Ableitstrom ein Gerät, das für andere Bedingungen gewählt wurde, regelmäßig auslösen.
• Die Phasenfolge, wenn die Technik dreiphasig ist.
• Die Verteilung auf die Phasen: Schieflast bei dreiphasiger Einspeisung ist der Normalfall, wenn niemand gerechnet hat.

Erdung und der Kampf gegen Brummen

Brummen in der Beschallungsanlage ist das verbreitetste und das am meisten unterschätzte Problem der Clubmontage. Auf der Tanzfläche, wo der Pegel hoch ist, stört es nicht; es tritt in den leisen Momenten hervor: vor der Öffnung, während einer Ansage, in der Pause zwischen zwei Tracks.

Woher Erdschleifen kommen

Eine Schleife entsteht, wenn zwei verbundene Geräte an verschiedenen Punkten mit unterschiedlichem Potenzial geerdet sind. Über den Schirm des Signalkabels beginnt Strom zu fließen, und das hört man als Brummen bei fünfzig Hertz mit Oberwellen.

Das klassische Szenario im Club: Das Mischpult in der DJ-Kanzel ist an einer Steckdose geerdet, das Endstufenrack im Technikraum an einer anderen, dreißig Meter entfernt auf der anderen Gebäudeseite. Verbunden sind sie über ein Signalkabel. Die Schleife ist fertig, und ihre Fläche ist der gesamte Gebäudeumriss.

Wie das gelöst wird

1. Ein einziger Erdungspunkt für den gesamten Audioweg. Alle Geräte des Weges werden aus einem Stromkreis versorgt, der an einem Punkt geerdet ist. Das ist die Grundlage, alles andere sind Ergänzungen.
2. Symmetrische Leitungen überall dort, wo die Entfernung mehr als ein paar Meter beträgt. Eine symmetrische Verbindung unterdrückt eingekoppelte Störungen durch Subtraktion der Signale in zwei Adern.
3. Trenntransformatoren auf problematischen Leitungen — dort, wo sich eine einheitliche Erde nicht herstellen lässt. Typischer Fall: der Anschluss mitgebrachter Künstlertechnik oder eine Leitung in einen Nachbarraum.
4. Trennung von Last- und Signaltrassen physisch: verschiedene Kabelrinnen oder zumindest Abstand in der Höhe mit Kreuzungen im rechten Winkel.
5. Der Schirm wird einseitig aufgelegt auf Leitungen, wo das zutrifft — üblicherweise auf der Quellenseite. Beidseitiges Auflegen erzeugt für sich genommen eine Schleife über den Schirm.

Brummdiagnose nach dem Charakter des Geräuschs

Was zu hören ist	Wahrscheinliche Ursache
Tiefes gleichmäßiges Brummen	Erdschleife
Brummen mit harten Oberwellen	Einstreuung von Dimmern oder einer Lastleitung
Knacken beim Bewegen der Scheinwerfer	Gemeinsamer Stromkreis mit dem Licht
Hochfrequentes Pfeifen	Schaltnetzteil, Störung über das Netz
Rauschen, Zischen	Schlechter Kontakt, Oxidation, unterbrochener Schirm
Radioempfang im Signalweg	Unsymmetrische Leitung, keine Schirmung

Kabeltrassen

Trassen werden einmal verlegt. Alles, was in dieser Phase nicht vorgesehen ist, wird später im Kabelkanal an der Wand geführt oder gar nicht.

Grundsätze

Reserve in der Anzahl. Sehen Sie dreißig bis fünfzig Prozent mehr Leitungen vor, als Sie jetzt brauchen. In einem Jahr wünschen Sie sich eine zweite Zone, eine zusätzliche Bildfläche, einen Anschlusspunkt für einen Gastkünstler, eine Kamera. Ein leeres Leerrohr kostet in der Bauphase Kleingeld und später gar nichts — weil es sich nicht mehr verlegen lässt.

Trennung von Last und Signal. Der Mindestabstand zwischen parallelen Trassen beträgt zwanzig Zentimeter, besser mehr. Kreuzungen streng im rechten Winkel. In einer Kabelrinne laufen Last und Signal niemals gemeinsam, auch nicht »auf einem kurzen Abschnitt«.

Biegeradien. Jedes Kabel hat einen Mindestradius, üblicherweise ein Vielfaches des Außendurchmessers. Eine Verletzung zeigt sich nicht sofort — sie zeigt sich ein Jahr später als Signalverschlechterung oder als Aderbruch an der Knickstelle. So etwas sucht man dann sehr lange.

Zugänglichkeit. Eine Trasse muss wartbar sein. Kabel, das ohne Leerrohr im Estrich vergossen ist, wird bei Beschädigung nicht getauscht — der Boden wird getauscht.

Längenreserve. An jedem Ende bleibt eine technologische Reserve: ein Meter am Gerät, zwei am Rack. Kabel, das »genau auf Maß« abgeschnitten wurde, ist beim ersten Versetzen der Technik um zwanzig Zentimeter unbrauchbar.

Was über das Offensichtliche hinaus vorgesehen wird

• Netzwerk — Steuerung, digitales Audio über Netzwerk, Monitoring, Access Points. Auch wenn es jetzt nicht gebraucht wird.
• DMX und eine Reserveleitung der Lichtsteuerung auf einem anderen Weg.
• Video zu den Positionen von Bildflächen und Projektoren, mit Reserve in der Anzahl.
• Eine Leitung zur Brandmeldeanlage für die Pegelabsenkung oder Abschaltung im Alarmfall.
• Ein Multicore von der Bühne oder Kanzel zum Rack — für Tourtechnik und Liveauftritte.
• Eine Leitung zum Tresen — eine eigene Tonzone wird fast immer gebraucht, auch wenn sie ursprünglich nicht geplant war.

Kabelwahl: Querschnitte und Typen

Lastleitungen zu den Lautsprechern

Der Querschnitt richtet sich nicht nach der Leistung der Endstufe, sondern nach der Länge der Leitung und der Impedanz der Last. Die Physik ist einfach: Der Widerstand des Kabels liegt in Reihe mit dem Lautsprecher, und an ihm geht ein Teil der Leistung verloren.

Schlimmer ist etwas anderes — es sinkt die Dämpfung. Die Endstufe kontrolliert die Membranbewegung umso besser, je niedriger der Widerstand im Kreis ist. Ein dünnes langes Kabel erhöht diesen Widerstand, und die tiefen Frequenzen werden schlaff, verschmiert, mit einem »Nachhang« nach dem Schlag. Im Club, wo der Bass die Basis ist, hört man das sofort.

Leitungslänge	Last 8 Ω	Last 4 Ω
bis 10 m	2×2,5 mm²	2×2,5 mm²
10–25 m	2×2,5 mm²	2×4,0 mm²
25–50 m	2×4,0 mm²	2×6,0 mm²
über 50 m	2×6,0 mm²	Konzept überdenken

Die letzte Zeile ist keine Ausrede. Eine Leitung von mehr als fünfzig Metern auf eine niederohmige Last ist ein Zeichen dafür, dass die Endstufen nicht dort stehen, wo sie hingehören. Die richtige Lösung ist, die Verstärkung näher an die Lautsprecher zu bringen, und nicht das Kupfer auf unanständige Querschnitte hochzuziehen.

Auf dem Foto der Rackrückseite ist die Kennzeichnung 2×4,0 mm² direkt auf der Kabelisolierung zu sehen. Das ist der Arbeitsquerschnitt für Leitungen mittlerer Länge auf eine Vier-Ohm-Last — die typische Lösung für einen Club mittlerer Größe, bei dem die Endstufen im Technikraum stehen und die Lautsprecher im Saal in fünfzehn bis fünfundzwanzig Metern Entfernung hängen.

Signalleitungen

Symmetrisches Mikrofonkabel: zwei Adern in einem gemeinsamen Schirm. Die entscheidenden Parameter sind Schirmdichte und Flexibilität. Für die Festinstallation in der Kabelrinne ist Flexibilität weniger wichtig, für die Verkabelung im Rack und auf der Bühne ist sie entscheidend.

Billiges Kabel mit dünnem Schirmgeflecht spart buchstäblich Cent pro Meter und schafft ein Problem, das man danach eine Woche sucht. Die Geflechtdichte ist das, wofür man beim Signalkabel bezahlt, und das Einzige, woran im Club nicht gespart werden darf.

Steuerleitungen

DMX verlangt Kabel mit einem Wellenwiderstand von 120 Ω. Das ist nicht dasselbewie Mikrofonkabel, auch wenn der Steckverbinder gleich aussieht und physisch passt. Mikrofonkabel in einer DMX-Leitung funktioniert auf kurzen Strecken und hört bei Verlängerung auf zu funktionieren, und zwar unzuverlässig: Die Geräte beginnen zu »zucken«, bleiben in einer zufälligen Position hängen, wechseln ohne Befehl die Farbe.

Ein Abschlusswiderstand am Ende der DMX-Leitung ist Pflicht. Sein Fehlen ist nach dem falschen Kabel die zweithäufigste Ursache für unerklärliches Verhalten von Scheinwerfern. Ein 120-Ω-Widerstand zwischen den Signaladern im letzten Gerät der Kette, und die Hälfte der »mystischen« Probleme verschwindet.

Steckverbinder und Konfektionierung

Lastleitungen zu den Lautsprechern werden im Club mit mechanisch verriegelnden Steckverbindern angeschlossen. Das ist keine Geschmacksfrage und keine Budgetfrage.

Auf dem Foto des Racks ist die Trennung nach Steckverbindertyp zu sehen: grau-blaue Gehäuse mit Drehverriegelung an den Lastleitungen, schwarze XLR an den Signalleitungen. Diese Trennung löst zugleich die Aufgabe des Schutzes vor Fehlsteckungen — eine Signalleitung mit einer Lastleitung zu verwechseln ist physisch unmöglich, selbst wenn man im Dunkeln nach Gefühl arbeitet.

Regeln der Konfektionierung

• Löten oder Crimpen, aber kein »Verdrillen mit Isolierband« und keine Litze unter die Schraube ohne Aderendhülse.
• Schrumpfschlauch an jeder Verbindung, auch an der Kabeleinführung in den Steckverbinder.
• Zugentlastung ist Pflicht. Die mechanische Last darf nicht auf dem Kontakt liegen — dafür hat jeder ordentliche Steckverbinder eine Klemme.
• Die Polarität wird im gesamten System eingehalten. Ein verpolter Lautsprecher tötet den Bass in der Überlappungszone mit dem Nachbarn und wird danach lange gesucht, weil »eigentlich alles läuft«.
• Prüfung jeder Leitung per Durchgangsprüfung vor dem Anlegen des Signals, nicht danach. Ein mit dem Prüfgerät gefundener Fehler kostet fünf Minuten; ein mit der Endstufe gefundener Fehler kostet eine Reparatur.

Aufbau des Racks

Ein Rack ist kein Schrank zum Stapeln von Technik. Seine Bestückung bestimmt das thermische Regime, den Wartungskomfort und die Frage, wie schnell sich um drei Uhr nachts bei vollem Saal ein Fehler finden lässt.

Die Reihenfolge der Anordnung nach Höhe

Schweres nach unten. Endstufen sind am schwersten und kommen in den unteren Teil. Das ist zugleich Standsicherheit des Racks und Bequemlichkeit: Endstufen brauchen seltener Zugriff auf Bedienelemente als Prozessoren.

Prozessoren und Patchfelder auf Augenhöhe. Was bei Einrichtung und Fehlersuche gebraucht wird, muss im Stehen sichtbar und erreichbar sein, ohne Hocker und ohne in die Hocke zu gehen.

Zuspieler und alles, was oft angefasst wird, kommen nach oben oder in ein eigenes Rack in der DJ-Kanzel.

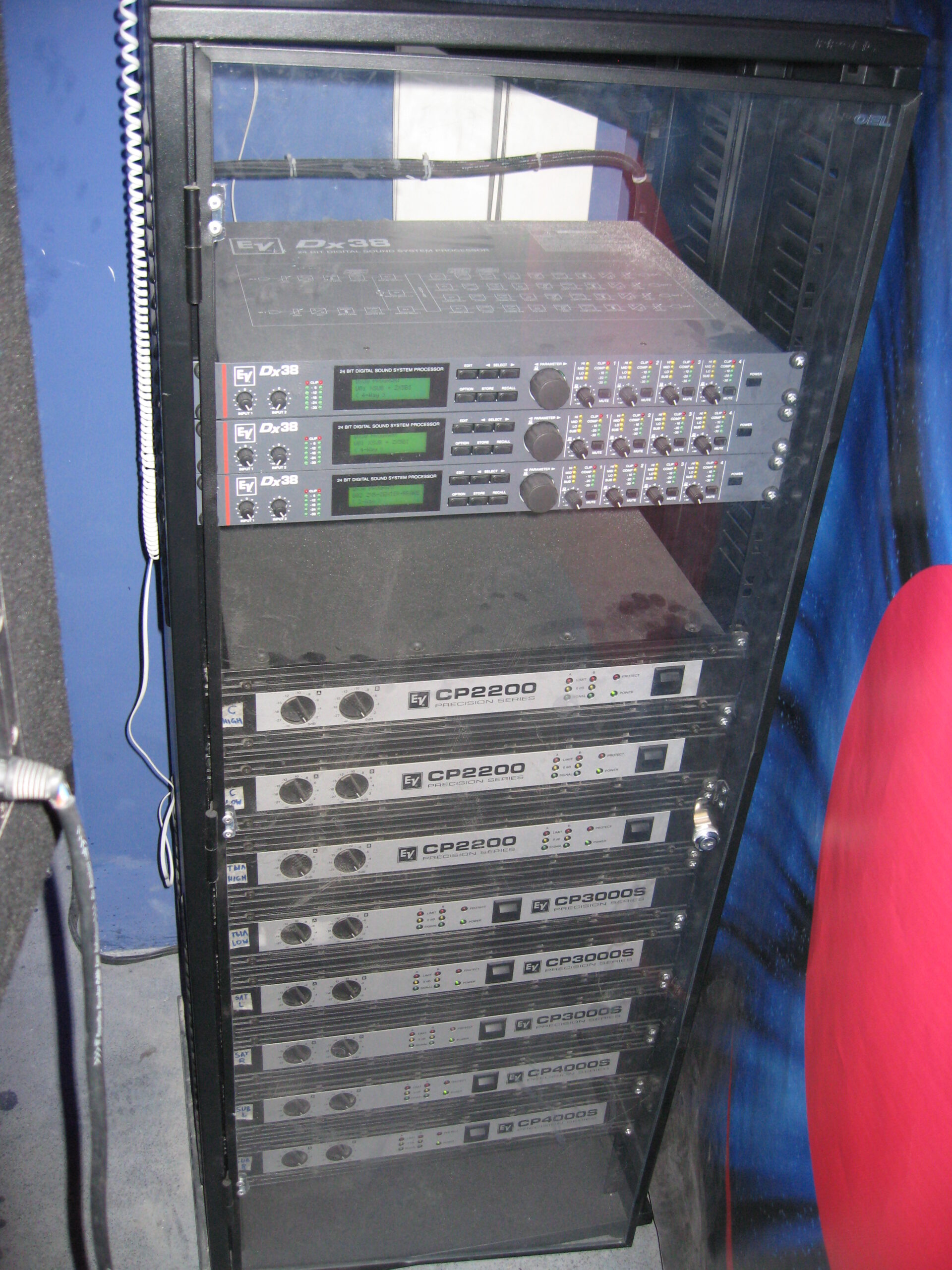

Auf dem Foto der Rackvorderseite ist diese Logik deutlich zu erkennen: drei digitale Prozessoren oben, darunter acht Endstufen, von den schwächeren zu den stärkeren von oben nach unten angeordnet. Die schwersten stehen im Sockel. Links neben jeder Endstufe ist ihr Kanal beschriftet: SUB L, SUB R, SAT L, SAT R, oberes und unteres Band nach Zonen.

Lüftung

Der Hauptfehler beim Aufbau ist, die Endstufen dicht aneinanderzusetzen, weil es »so kompakter ist und das Rack kleiner wird«. Eine Endstufe zieht die Luft vorn oder seitlich an und bläst sie nach hinten aus. Steht der Nachbarblock dicht daneben, gelangt der heiße Ausstoß des einen in den Ansaug des anderen, und die Temperatur steigt lawinenartig im ganzen Rack von unten nach oben.

• Ein Lüftungsabstand zwischen den Blöcken — mindestens eine Höheneinheit, bei kräftigen Endstufen mehr.
• Perforierte Blindplatten an den leeren Stellen, keine offenen Lücken. Eine offene Lücke schafft einen kurzen Weg für die Luft an der Technik vorbei: Der Lüfter treibt die Luft im Kreis und kühlt nichts.
• Zuluft unten, Abluft oben — in natürlicher Konvektionsrichtung. Erzwungene Abluft oben funktioniert, erzwungenes Blasen von oben nach unten kämpft gegen die Physik.
• Die Rückwand ist entweder perforiert oder nicht vorhanden — dann darf das Rack aber nicht dicht an der Wand stehen.
• Der Technikraum wird klimatisiert. Im Club ist das kein Luxus: Die Raumtemperatur steigt zur Nacht hin, und das Rack legt seine eigene Wärmeabgabe von mehreren Kilowatt obendrauf.

Auf dem Foto sind zwischen den Endstufengruppen Abstände gelassen, und das Rack selbst hat eine verglaste Tür. Eine solche Lösung funktioniert nur bei organisierter Zu- und Abluft. Eine blinde Glastür ohne Lüftung macht aus dem Rack einen Backofen — einen schönen und bis Mittsommer unbrauchbaren.

Stromversorgung im Rack

• Aufteilung auf Stromkreise so, dass die Endstufen nicht gleichzeitig anlaufen. Der Einschaltstrom von acht Endstufen auf einmal wirft den Leitungsschutzschalter — das zeigt sich beim ersten Einschalten der gesamten Anlage.
• Sequenzieller Anlauf von Hand oder über eine Einschaltsequenz mit Verzögerung zwischen den Kanälen.
• Die Einschaltreihenfolge: Zuspieler und Prozessoren zuerst, Endstufen zuletzt. Ausschalten streng in umgekehrter Reihenfolge.

Kennzeichnung und Dokumentation

Die am meisten unterschätzte Phase der Montage. Sie dauert einige Stunden, kostet so viel wie das Verbrauchsmaterial und bestimmt, was jede spätere Wartung über die gesamte Lebensdauer der Anlage kosten wird.

Nach drei Jahren weiß niemand mehr, welches Kabel wohin führt. Der Monteur, der es gemacht hat, arbeitet in einer anderen Stadt oder einer anderen Branche. Der Eigentümer holt einen neuen Fachmann, und der beginnt damit, einen halben Tag mit Durchgangsprüfung zu verbringen — auf Kosten des Eigentümers.

Was gekennzeichnet wird

• Beide Enden jedes Kabels — mit derselben Bezeichnung.
• Endstufenkanäle mit Angabe von Zone und Frequenzband.
• Ein- und Ausgänge der Prozessoren.
• Versorgungsstromkreise in der Verteilung und am Rack.
• DMX-Leitungen mit Gerätenummern und Adressen.
• Anschlusspunkte im Saal — Multicore-Dosen, Bühnenanschlusskästen.

Auf beiden Fotos des Racks ist die praktische Kennzeichnung zu sehen. Von vorn die Kanalbeschriftungen auf den Blenden. Von hinten Schilder direkt an den Kabeln, von Hand beschriftet.

Es ist unsauber gemacht und sieht wenig repräsentativ aus, erfüllt aber seinen Zweck: Wer zum ersten Mal an das Rack tritt, versteht die Struktur in einer Minute. Gedruckte Schilder sind schöner und halten länger, besonders in feuchter Luft, aber das Prinzip ist wichtiger als die Ausführung — eine schlecht gemachte Kennzeichnung ist unvergleichlich besser als gar keine.

Die Dokumentation, die dem Auftraggeber übergeben wird

1. Ein Blockschaltbild — was womit verbunden ist.
2. Eine Kabelliste — jede Leitung mit Bezeichnung, Typ, Querschnitt und Länge.
3. Ein Stromlaufplan mit der Aufteilung auf Stromkreise und Phasen.
4. Die Prozessoreinstellungen — die Konfiguration als Datei exportiert, nicht nur »im Gerät«.
5. Eine DMX-Adressliste mit Bezug zum Saalplan.
6. Ein Messprotokoll nach der Inbetriebnahme.
7. Eine Anleitung für das Personal — eine Seite: Ein- und Ausschaltreihenfolge, was nicht getan werden darf, wen man anruft.

Rigging der Lautsprechersysteme

Das Rigging ist der einzige Teil der Montage, bei dem ein Fehler einen Menschen tötet. Alles andere führt zu schlechtem Klang, geplatzten Terminen oder einer durchgebrannten Endstufe. Das Rigging führt dazu, dass zwanzig, vierzig oder achtzig Kilogramm Metall und Holz auf die Köpfe der darunter stehenden Menschen fallen. Deshalb ist hier kein Platz für »ungefähr«, »hält wahrscheinlich« und »haben wir immer so gemacht«.

Im Club ist die Lage schlechter als im Konzertsaal: Dort berechnet ein Planer das Rigging, eine spezialisierte Mannschaft montiert es und der technische Leiter der Spielstätte nimmt es ab. Im Club macht dasselbe Rigging oft eine Mannschaft, die gestern Schaufenster eingebaut hat, nach einer handgezeichneten Skizze, in eine Decke, von der niemand weiß, woraus sie besteht. Jedes der drei Glieder dieser Kette kann zum Einsturz führen.

Was die Last tatsächlich trägt

Die erste Frage vor jedem Rigging: woran befestigen wir. Nicht »an der Decke« — Decke ist ein Wort, keine Konstruktion. Man muss es konkret wissen.

Konstruktion	Darf befestigt werden	Was man wissen muss
Monolithische Stahlbetonplatte	Ja, bei bekannter Dicke	Plattendicke, Lage der Bewehrung, Vorspannung. Eine durchgehende Befestigung in einer vorgespannten Platte ist ohne Berechnung unzulässig.
Hohlkammerdecke	Mit Einschränkungen	Ein Anker im Hohlraum hält nicht. Man muss die Stege treffen oder eine Durchsteckbefestigung mit Verteilplatte oben verwenden.
Stahlträger	Ja, die beste Variante	Befestigung mit einer Klemme am Trägerflansch, ohne Bohren. Prüfen, ob der Träger Teil des Aussteifungssystems mit Beschränkung für Zusatzlasten ist.
Holzbalken eines Altbaus	Erst nach Untersuchung	Zustand des Holzes an den Auflagern, Fäulnis und Holzwurm. Eine Sichtprüfung von unten beweist nichts.
Abgehängte Decke jeder Art	Nein, niemals	Gipskarton, »Armstrong«, Lamellen- und Spanndecken tragen nur sich selbst. Das Rigging geht durch sie hindurch zur Tragkonstruktion.
Trapezblech auf Pfetten	Nein, nicht am Trapezblech	Befestigung nur an den Pfetten oder an den Hauptträgern. Trapezblech ist Beplankung.

Die Antwort auf »woraus besteht die Decke« gibt nicht der Polier und nicht der Vermieter aus dem Gedächtnis, sondern die Bestandsdokumentation des Gebäudes. Gibt es sie nicht — an mehreren Stellen die Verkleidung öffnen und untersuchen. Ist auch das unmöglich, bleibt als einziger ehrlicher Weg, auf das Rigging zu verzichten und die Lautsprecher auf Stative und auf den Boden zu stellen. Schlechterer Klang, aber es tötet niemanden.

Befestigungspunkte und Lastverteilung

Ein Array oder ein einzelnes Lautsprechersystem hängt nicht an einem Punkt. Auch wenn konstruktiv ein Anschlagpunkt vorgesehen ist, werden bei der Montage mindestens zwei unabhängige Punkte verwendet: der tragende und der sichernde, angeschlagen an unterschiedlichen Elementen der Tragkonstruktion. Die Logik ist einfach: ein Punkt — eine Ausfallursache.

Die Last je Punkt wird nicht nach dem Gewicht der Box gerechnet. Gerechnet wird nach der Gesamtmasse der aufgehängten Baugruppe, zu der gehören:

• die Masse der Lautsprechersysteme selbst;
• die Masse von Rahmen, Schäkeln, Traverse und Gewindestangen;
• die Masse des Kabels über die gesamte Länge vom Punkt zum System — auf acht Metern Höhe wiegen vier Kabel 2×4,0 mm² spürbar;
• die Masse der Sicherungselemente;
• der dynamische Anteil — eine Box, die tiefe Frequenzen wiedergibt, schaukelt ihr eigenes Rigging, und die momentane Last am Anschlagpunkt liegt über der statischen.

Auf die ermittelte Summe wird ein Sicherheitsfaktorangewendet. Für Rigging über Menschen orientiert man sich in der europäischen Praxis an einem Verhältnis von mindestens 8:1 zur Bruchlast bei textilen Anschlagmitteln und Drahtseilen und an den Werten des Herstellers bei Markenriggingmaterial. Der konkrete Faktor wird durch Berechnung festgelegt und nicht vom Monteur nach Gefühl gewählt. Wichtig ist zu verstehen, dass die Reserve nicht »für alle Fälle« da ist, sondern für ganz konkrete Dinge: Materialermüdung, Montagefehler, Korrosion, einen Stoß beim versehentlichen Anstoßen, ungleiche Lastverteilung zwischen den Punkten.

Die Sicherung

Das Sicherungsseil ist eine zweite Linie, die im Normalbetrieb keine Last trägt und erst beim Versagen der ersten in Funktion tritt. Daraus ergeben sich Anforderungen an sie, gegen die häufig verstoßen wird.

Regel	Warum
Die Sicherung wird an einem anderen Punkt befestigt als das Hauptrigging	Ist der Punkt ausgefallen, fällt eine Sicherung am selben Punkt mit ihm aus.
Der Durchhang der Sicherung ist minimal	Ein halber Meter freier Fall macht aus statischen 40 kg eine um ein Mehrfaches größere Stoßlast. Eine Sicherung muss fangen, nicht hinterherkommen.
Die Sicherung umfasst das Gehäuse, nicht nur den Rahmen	Ausfallen kann auch die Befestigung des Gehäuses am Rahmen, nicht nur der obere Punkt.
Die Sicherung wird nicht »vorübergehend« als Hauptrigging verwendet	Provisorien leben im Club jahrelang. Vielfach bestätigt.
Jedes Element mit Kennzeichnung und Zertifikat	Ein namenloses Seil vom Markt hat keine bekannte Bruchlast, also ist eine Berechnung damit grundsätzlich unmöglich.

Winkel und Ausrichtung

Die Geometrie der Aufhängung bestimmt nicht die Bequemlichkeit der Montage, sondern die Zone, die das System abdecken soll. Das ist der häufigste Punkt, an dem Planung und Ausführung auseinandergehen: Die Planung gibt den Neigungswinkel in Grad vor, der Monteur stellt »ungefähr nach unten«, und die gesamte Arbeit des Akustikers an der Abdeckung ist zunichte.

Praktische Anhaltspunkte für einen Clubsaal:

• Das Hauptsystem auf die Tanzfläche wird so ausgerichtet, dass die Achse etwa auf das hintere Drittel der Zone fällt und nicht auf das vordere. Die vordere Zone bekommt auch vom Rand der Abstrahlcharakteristik genug, die hintere nur auf der Achse.
• Das Anstrahlen von Decke und Rückwand wird vermieden. Alles, was in die Decke geht, kommt verzögert in den Saal zurück und zerstört die Verständlichkeit. Es ist einfacher, den Schall gar nicht erst in die Decke zu schicken, als die Reflexion später mit Bedämpfung zu bekämpfen.
• Ruhezonen werden von eigenen Systemen versorgt mit eigenem Pegel und nicht mit den Resten des Hauptsystems. Clublogik: Auf der Tanzfläche muss es laut sein, an der Bar gesprächstauglich. Mit einem System geht das nicht.
• Der Winkel wird mechanisch fixiert — mit einer Lochplatte, einer Feststellschraube, einer verstellbaren Zugstange. Ein Winkel, den nur das Anzugsmoment einer einzigen Schraube hält, verändert sich mit der Zeit.

Nach der Montage werden die Winkel mit einem Neigungsmesser geprüft und in die Bestandsdokumentation eingetragen. Ein Jahr später, wenn jemand beim Reinigen oder beim Leuchtmittelwechsel gegen das System stößt, erlaubt nur der aufgeschriebene Wert, es wieder an seinen Platz zu bringen.

Aufstellung der Subwoofer

Der Tieftonteil des Systems verhält sich grundlegend anders als der Mittel- und Hochtonteil und wird nach anderen Regeln aufgestellt. Die Wellenlänge bei 40 Hz beträgt etwa 8,5 Meter, bei 60 Hz rund 5,7 Meter. Das ist mit den Raummaßen vergleichbar, deshalb »strahlt« ein Subwoofer nicht in eine Richtung, sondern regt das gesamte Saalvolumen an.

Warum der Platz wichtiger ist als das Modell

Der Unterschied zwischen einer gelungenen und einer misslungenen Subwooferaufstellung in ein und demselben Saal erreicht an einzelnen Punkten und in einzelnen Bändern 10–15 dB. Das ist mehr als der Unterschied zwischen verschiedenen Subwoofermodellen bei gleicher Aufstellung. Anders gesagt: Ein günstiger Sub am richtigen Platz schlägt einen teuren am falschen.

Der Grund ist Interferenz: Schallwellen aus mehreren Quellen addieren und subtrahieren sich, und Reflexionen von Wänden, Boden und Decke bilden stehende Wellen — die Raummoden. Im Ergebnis entstehen im Saal Zonen, in denen Bass vorhanden ist, und Zonen, in denen er fast fehlt, unabhängig davon, wie viel Leistung man zuführt.

Typische Anordnungen

Anordnung	Verhalten	Wann sie im Club taugt
Zwei Subs an den Bühnenrändern	Erzeugt eine ausgeprägte Auslöschungszone entlang der Mittelachse des Saals — genau dort, wo üblicherweise Menschen stehen.	Die verbreitetste und die problematischste Anordnung. Sie funktioniert nur in einem schmalen Saal annehmbar.
Mittencluster	Alle Subwoofer sind in der Mitte gruppiert. Die Interferenz untereinander ist minimal, die Abdeckung über die Breite gleichmäßiger.	Eine gute Wahl, wenn die Bühnenmitte frei von DJ-Kanzel und Bildfläche ist.
Linie entlang der Front	Vier oder mehr Subwoofer in einer Reihe mit berechnetem Abstand bilden eine ausgedehnte Quelle mit gleichmäßigerer Wellenfront.	Breite Tanzfläche bei ausreichendem Budget und freier Front.
Kardioides Array	Ein Teil der Subwoofer ist gedreht und verzögert, sodass hinten eine Zone mit 10–15 dB Abschwächung entsteht.	Wenn hinter der Bühne eine Nachbarzone, die Bar, ein Ruhebereich oder eine Wohnungswand liegt. In Clubs gerade wegen der Nachbarn wertvoll.
Im Saal verteilt	Mehrere Positionen entlang des Umfangs mit individuellen Verzögerungen, die das Bild ausgleichen.	Säle komplexer Form, mehrere Ebenen, Räume mit Stützen.

Entkopplung von der Baukonstruktion

Ein Subwoofer, der ohne Entkopplung auf dem Boden steht, überträgt Vibration in die Decke und die Decke in das ganze Gebäude. Die Folgen teilen sich in zwei Kategorien: eine technische und eine rechtliche.

Technisch — die Vibration erreicht das Rack, die DJ-Kanzel, die Bar. Nadeln springen, Teller klirren, Gläser auf dem Tresen scheppern, der Laptop in der Kanzel beginnt, den Puffer zu überschreiben. Rechtlich — Körperschall geht durch die Decken deutlich besser in Nachbarräume über als Luftschall, und genau er wird zum Gegenstand von Beschwerden. Der Pegel im Saal kann dabei im vereinbarten Rahmen liegen.

Maßnahmen bei der Montage:

• Schwingungsdämpfer unter jedem Subwoofer — Gummi-Metall- oder Federelemente, passend zur Masse des Geräts gewählt. Eine Gummimatte aus dem Baumarkt ist kein Schwingungsdämpfer und wirkt bei tiefen Frequenzen nicht.
• Kein starrer Kontakt des Subgehäuses zu Wand, Podest oder Dekorpaneelen. Ein Spalt von mindestens einem Zentimeter, besser eine elastische Zwischenlage.
• Entkopplung des Podests. Werden die Subwoofer in ein Podest eingebaut, muss das Podest selbst auf Schwingungsdämpfern stehen, sonst wird es zu einer zusätzlichen abstrahlenden Fläche.
• Entkopplung der DJ-Kanzel — gesondert und zwingend, dazu weiter unten.

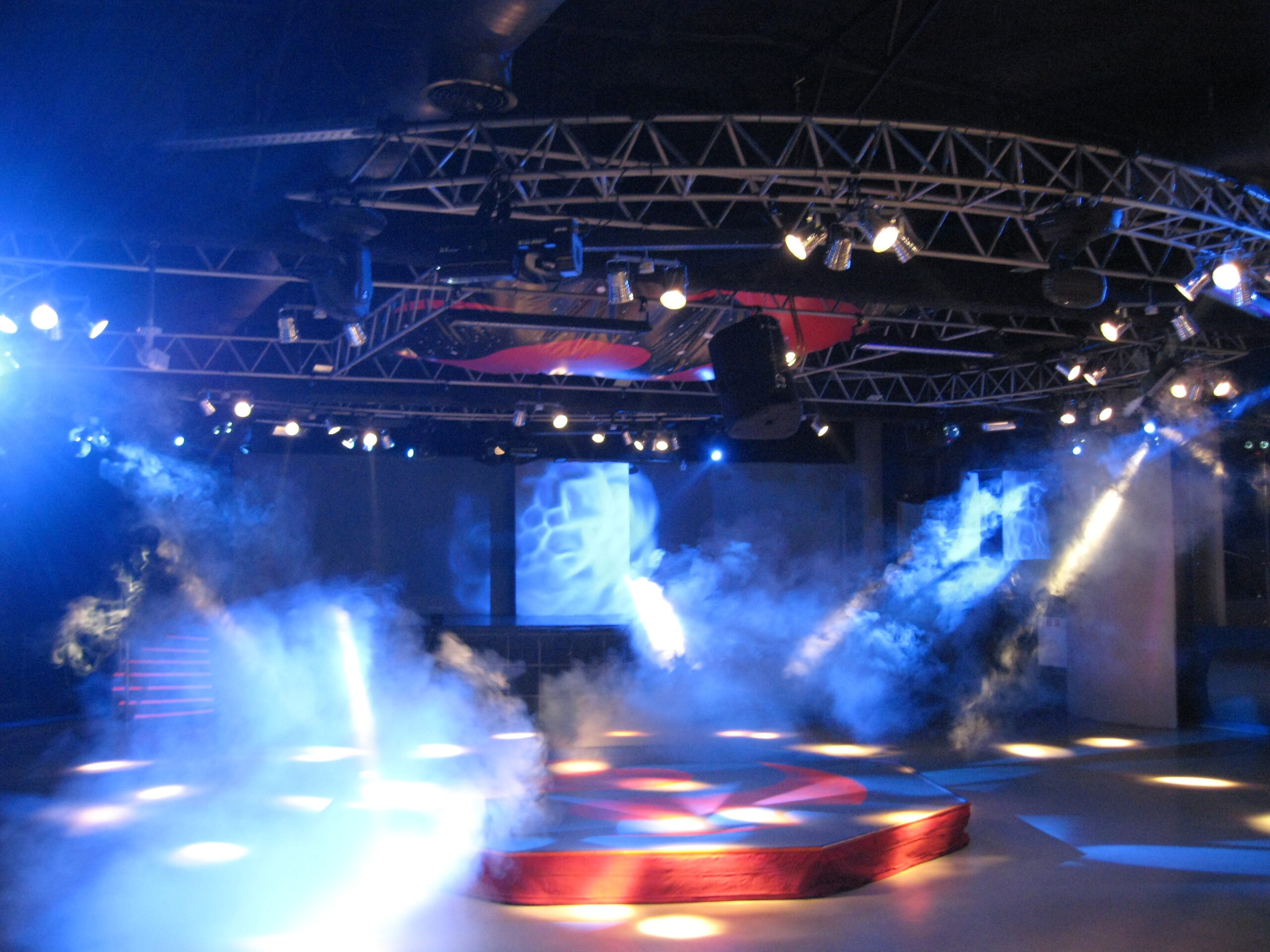

Traverse: Konstruktion, Aufbau, Heben

Die Traverse ist die tragende Konstruktion für Scheinwerfer und in manchen Fällen auch für Lautsprecher. Im Club hat sie zusätzlich eine dekorative Rolle: runde, quadratische und figürliche Konstruktionen über der Tanzfläche sind Teil der visuellen Gestaltung. Das verführt dazu, sie wie Dekoration zu behandeln. Eine Traverse ist keine Dekoration. Sie ist eine Konstruktion, die über Menschen unter Last arbeitet.

Typen und Einsatzbereiche

Typ	Querschnitt	Typischer Einsatz im Club
Einrohr	Ein Rohr	Leichte Geräte auf kurzer Spannweite, dekorative Elemente. Als Hauptkonstruktion des Saals nicht verwendet.
Zweirohr (flach)	Zwei Rohre in einer Ebene	Wandanstrahlung, Geräte entlang des Umfangs, kleine Spannweiten.
Dreirohr	Dreieck	Mittlere Spannweiten, mittlere Last. Häufige Wahl für mittelgroße Clubs.
Vierrohr	Quadrat	Große Spannweiten, schwere Geräte, Lautsprecher zusammen mit Licht geflogen. Der wichtigste Arbeitstyp.
Kreissegment	Segmente auf einem Radius	Ein Ring über der Tanzfläche. Visuell ausdrucksstark, aber die Tragfähigkeit eines Segments liegt unter der einer geraden Spannweite gleicher Länge.

Der Schlüsselpunkt, der übersehen wird: die Tragfähigkeit einer Traverse ist keine Eigenschaft des Typs, sondern die Eigenschaft eines konkreten Modells auf einer konkreten Spannweite bei einer konkreten Lagerung. Der Hersteller veröffentlicht Tabellen der zulässigen Last in Abhängigkeit von Spannweite und Befestigungsart. Eine Vierrohrtraverse auf 4 Metern Spannweite und dieselbe Traverse auf 12 Metern sind hinsichtlich Tragfähigkeit verschiedene Konstruktionen, die sich um ein Mehrfaches unterscheiden.

Aufbau am Boden

Die Traverse wird am Boden aufgebaut und im zusammengebauten Zustand gehoben. Der Aufbau in der Höhe ist eine eigene Arbeit mit anderem Risikoniveau, zu der man nur dort greift, wo es anders nicht geht.

Reihenfolge des Aufbaus:

1. Anzeichnen am Boden. Die Konstruktion wird in der Planungsgeometrie ausgelegt, die Lage wird mit dem Bandmaß über die Diagonalen geprüft — ein Rechteck mit gleichen Diagonalen ist tatsächlich rechtwinklig.
2. Verbinden der Segmente. Die Konusverbindungen werden mit dem Gummihammer bis zum Sitz eingetrieben, die Bolzen vollständig eingesteckt, und auf jeden Bolzen kommt ausnahmslos ein Splint. Ein Splint im Wert weniger Cent ist das Element, das die Verbindung unter Vibration am Selbstlösen hindert.
3. Prüfen jeder Verbindung mit der Hand. Spiel in einer Verbindung am Boden wird oben zu Durchbiegung und wechselnder Last.
4. Montage der Geräte und Kabelwege — solange die Traverse am Boden und zugänglich ist. Jedes Gerät kommt an seinen vorgesehenen Haken, wird festgezogen und ausnahmslos mit einem eigenen Sicherungsseil am Traversenrohr gesichert.
5. Verlegen und Fixieren des Kabels. Das Kabel wird längs des Rohrs geführt und mit Bindern im Abstand von etwa 30–40 cm fixiert, bei beweglichen Geräten bleibt Reserve für eine volle Drehung.
6. Kontrollgang vor dem Heben. Geprüft wird alles: Splinte, Sicherungen der Geräte, keine vergessenen Werkzeuge auf der Traverse. Ein aus acht Metern fallender Rollgabelschlüssel ist eine tödliche Verletzung.

Heben

Gehoben wird mit Kettenzügen — handbetrieben oder elektrisch. Für die Clubpraxis ist der Unterschied zwischen Kettenzügen für allgemeine Zwecke und solchen, die für das Heben über Personen zugelassen sind, wesentlich. Technik für den Bühneneinsatz hat andere Anforderungen an Bremssystem, Redundanz und Wartung.

Regeln des Hebens, über die nicht diskutiert wird:

• Unter der gehobenen Konstruktion befinden sich keine Menschen. Die Zone unter der Traverse wird für die gesamte Dauer des Hebens und Ablassens abgesperrt.
• Das Heben erfolgt synchron. Ein Verkanten der Konstruktion beim Heben erzeugt Lasten an den Verbindungen, für die sie nicht ausgelegt sind. Bei Handkettenzügen auf Kommando und gleichmäßig, bei elektrischen über einen Controller mit Gruppensteuerung.
• Nach dem Heben werden Sicherungselemente gesetzt auf der Planungshöhe, und erst danach gilt die Konstruktion als befestigt. Der Kettenzug ist kein dauerhaftes Befestigungselement: Seine Bremse ist zum Halten während der Arbeit ausgelegt, nicht für Jahre des Hängens.
• Das Kabel ist nicht gespannt. Wird auf der Endhöhe geprüft: Die Leitungen müssen Durchhang haben und dürfen nicht wie eine Saite gespannt sein.
• Die endgültige Höhe wird festgehalten in der Dokumentation. Zur Wartung wird die Traverse abgelassen und wieder hochgezogen — ohne notierte Höhe stellt man sie jedes Mal neu nach Augenmaß ein.

Scheinwerfer: Hängung, Adressierung, Kühlung

Licht löst im Club eine andere Aufgabe als im Theater. Im Theater formt Licht ein Bild, das der Zuschauer betrachtet; im Club erzeugt Licht Rhythmus und eine Umgebung, in der sich der Mensch befindet. Daraus folgen ein anderer Gerätepark, eine andere Dynamik und ein anderer Betriebsmodus: Das Gerät arbeitet nicht zwei Stunden einer Vorstellung, sondern sechs bis acht Stunden am Stück in ständiger Bewegung.

Die Logik der Hängung

Die Geräte werden nach Funktionen gegliedert, und in dieser Reihenfolge werden sie auch gehängt:

Gruppe	Aufgabe	Position
Flächenlicht für die Tanzfläche	Farbige Umgebung, Grundpegel	Gleichmäßig über die Traverse oberhalb der Zone, Winkel überlappen sich.
Strahlengeräte	Dynamik, »Volumen« im Dunst	An Umfang und Ecken der Traverse, gerichtet in den Saal und nach oben, nicht in die Augen.
Gegen- und Seitenlicht	Abheben der Figuren vom Hintergrund, Ausdruck	Hinter und seitlich der Auftrittszone, auf einer eigenen Steuerlinie.
Architekturbeleuchtung	Gestaltung von Wänden, Nischen, Barbereich	Stationär, vor Ort, meist lineare Geräte.
Stroboskope und Effekte	Akzente	Wenige, an Schlüsselstellen. Ihr Übermaß ermüdet über einen Abend und entwertet den Effekt.
Arbeits- und Bereitschaftslicht	Reinigung, Wartung, Schließen	Eigene Gruppe, eigene Steuerung, nicht über das Lichtpult.

Die letzte Zeile ist diejenige, die in der Hälfte aller Projekte vergessen wird. Arbeitslicht für Reinigung und Wartung darf nicht vom Lichtpult und seinem Operator abhängen: Die Reinigungskraft, die um sieben Uhr morgens kommt, wird in der Konsole keine Szene suchen. Das ist ein eigener Stromkreis mit einem Schalter an der Wand.

Sicherheits- und Rettungswegbeleuchtung ist überhaupt kein Teil der Lichtanlage eines Clubs. Das ist eine eigenständige Anlage mit autarker Stromversorgung, geregelt durch die Vorschriften zur Gebäudesicherheit, und sie wird niemals in irgendeiner Form auf ein künstlerisches Lichtpult gelegt.

DMX-Adressierung

Adressierung ist die Verteilung der Geräte auf Adressen im Steuernetz. Sie wird einmal und sorgfältig gemacht, denn eine Änderung bedeutet, zu jedem Gerät hinaufzusteigen.

1. Zuerst die Tabelle, dann die Geräte. Es wird eine Karte erstellt: Gerät, Modell, Betriebsart (Kanalzahl), Startadresse, Universum, physischer Ort im Saal. Die Adressen werden mit Reserve zwischen den Gruppen vergeben, damit das Hinzufügen eines Geräts das Schema nicht zerstört.
2. Die Betriebsart des Geräts wird festgehalten. Ein und dasselbe Gerät belegt in verschiedenen Betriebsarten unterschiedlich viele Kanäle. Ein Wechsel der Betriebsart nach der Adressierung verschiebt alles, was dahinter liegt.
3. Die Adresse wird außen auf das Gehäuse geschrieben — mit Marker auf Klebeband oder auf einem gravierten Schild. Die Adresse vom Boden aus über das Gerätemenü zu lesen, ist unmöglich.
4. Gleiche Geräte in einer Gruppe können dieselbe Adresse haben, wenn sie immer synchron arbeiten; das spart Kanäle. Dann fehlt aber die Möglichkeit, sie später zu trennen — die Entscheidung wird bewusst getroffen.
5. Die Adressliste wird dem Auftraggeber übergeben und nicht nur im Kopf des Technikers aufbewahrt, der eingerichtet hat.

Die Physik einer DMX-Leitung

DMX512 ist ein serielles Protokoll über verdrillte Zweidrahtleitung. Die praktischen Folgerungen, gegen die am häufigsten verstoßen wird:

• Die Topologie ist eine Kette, kein Stern und keine Abzweigung. Die Leitung läuft von Gerät zu Gerät in Reihe. Verzweigt wird mit einem aktiven Splitter, nicht durch »Verteilen« des Kabels mit Adaptern.
• Ein Abschlusswiderstand am Leitungsende — ein 120-Ω-Widerstand im letzten Gerät. Ohne ihn führt die Signalreflexion zu zufälligen Reaktionen: Ein Gerät schaltet sich plötzlich selbst ein, zuckt, wechselt die Farbe. Das ist die häufigste Ursache für »Mystik« in einer Lichtanlage.
• Kabel mit einem Wellenwiderstand von 110–120 Ω. Mikrofonkabel an XLR-Steckverbindern passt physisch, hat aber einen anderen Wellenwiderstand; auf kurzen Leitungen geht das durch, auf langen erzeugt es Fehler.
• Nicht mehr als 32 Geräte an einer Leitung ohne Splitter, und in der Praxis deutlich weniger, wenn man Stabilität will.
• DMX wird nicht neben dem Lastkabel verlegt auf langen parallelen Abschnitten — dieselbe Disziplin wie bei Audioleitungen.

In modernen Installationen wird die Magistrale zwischen den Zonen oft über ein Ethernet-Netzwerk mit Umsetzung auf DMX vor Ort geführt. Das löst das Problem der Länge und der Anzahl der Universen, fügt aber eine Netzwerkinfrastruktur hinzu, die eine eigene Disziplin verlangt: ein eigenes Netzsegment, feste Adressen, ein managebarer Switch und keine fremden Geräte wie Kasse und Gäste-WLAN in diesem Segment.

Wärme und ihre Abfuhr

Ein Scheinwerfer wandelt den kleineren Teil der aufgenommenen Leistung in Licht um; der Rest wird zu Wärme. Zwanzig Geräte zu je 300 W sind sechs Kilowatt Wärme, die im oberen Bereich des Saals frei werden, genau dort, wo sich die Wärme der Menschen ohnehin sammelt.

Was bei der Montage getan wird:

• Die Abstände werden eingehalten, die der Hersteller rund um das Gehäuse angibt. Dicht in einer Reihe sitzende Geräte heizen sich gegenseitig auf.
• Das Gerät stößt mit den Lüftungsöffnungen nicht an das Traversenrohr, eine Dekorverkleidung oder ein Nachbargehäuse.
• Die Strömungsrichtung wird berücksichtigt: Die meisten Geräte saugen Luft unten oder hinten an und blasen sie nach oben aus. Eine Montage in umgekehrter Lage ändert das Bild, und der Hersteller gibt üblicherweise die zulässigen Einbaulagen an.
• Die Funktion der Abluft im oberen Bereich wird geprüft. Steht die Luft im Deckenhohlraum, arbeiten die Geräte im eigenen Abgas und gehen bis zur Mitte des Abends in den Wärmeschutz.
• Die Reinigung wird eingeplant. Staub und Kondensat aus den Nebelgeräten setzen sich auf Filtern und Kühlkörpern ab; ein Gerät, das ein Jahr nicht gereinigt wurde, gibt die Wärme um Dutzende Prozent schlechter ab als ein neues. Der Zugang für die Wartung wird bei der Montage durchdacht, nicht danach.

Rauch, Nebel und Brandmeldeanlage

Strahlenlicht ist ohne Schwebeteilchen in der Luft nicht sichtbar. Rauch ist im Club deshalb keine Verzierung, sondern Voraussetzung für die Funktion der Lichtanlage: Ohne ihn verliert die Hälfte der Geräte ihren Sinn. Zugleich ist Rauch die unmittelbare Ursache von Fehlalarmen der Brandmeldeanlage und eine der Hauptquellen des Konflikts zwischen der Technik des Clubs und der Brandschutzaufsicht.

Drei verschiedene Substanzen

Typ	Verhalten	Folgen für die Montage
Hazer (Dunst)	Feinverteilter, gleichmäßiger Schwebenebel, hält sich lange, als Wolke kaum sichtbar.	Das wichtigste Arbeitsmittel des Clubs. Optimal für Strahlen. Bei maßvoller Abgabe am »freundlichsten« zu den Meldern.
Nebelmaschine	Dichte Wolke, füllt das Volumen schnell, setzt sich ab und löst sich auf.	Wirkungsvolle Stöße. Hohes Risiko, Rauchmelder auszulösen.
Schwerer (niedriger) Nebel	Kriecht über den Boden und steigt nicht auf.	Erfordert Kühlung (Trockeneis oder Kühler). Kondensat auf dem Boden macht die Oberfläche rutschig — ein eigenes Risiko für die Tanzfläche.

Zusammenwirken mit der Brandschutzanlage

Der einzig richtige Weg ist eine Lösung, die mit der Firma abgestimmt ist, die die Brandmeldeanlage des Objekts betreut, und die schriftlich festgehalten wird. In der Praxis angewandte Varianten:

• Auswahl des Meldertyps in der Nebelzone. Es gibt Lösungen, die gegenüber dem Aerosol von Theaternebel weniger empfindlich sind; die Auswahl trifft der Planer der Brandschutzanlage.
• Zonierung. Die Melder über der Tanzfläche werden in eine eigene Zone mit besonderem Reaktionsalgorithmus ausgegliedert — etwa mit Bestätigung durch einen zweiten Melder oder durch einen Melder mit anderem Wirkprinzip.
• Aufstellung der Nebelgeräte abseits der Melder und außerhalb der direkten Aufwärtsströmung zu ihnen.
• Steuerung der Abgabe. Ein Hazer, der dauerhaft mit geringer Abgabe läuft, verursacht weniger Probleme als eine Maschine, die einen Stoß abgibt.
• Eine schriftliche Regelung. Das Personal muss wissen, bei welchen Nebeleinstellungen die Anlage bestimmungsgemäß arbeitet und was bei einer Auslösung zu tun ist.

Gesondert: Sprachalarm- und Evakuierungsanlagen werden nicht mit der Clubbeschallung zusammengelegt. Das ist eine eigenständige Anlage mit eigenen Anforderungen an die Leitungen, an deren Überwachung, an die Notstromversorgung und an die Signalpriorität. Die Clubanlage kann einen Vorrangeingang der Sprachalarmanlage besitzen, ersetzt diese aber nicht. Planung und Abnahme solcher Anlagen sind eine eigene Leistung mit eigener Haftung.

Die DJ-Kanzel

Die Kanzel ist der Ort, an dem alle Probleme zugleich zusammenlaufen: Vibration, Wärme, Stromversorgung, Erde, Kabel, Ergonomie und der Erhalt teurer Technik in den Händen dutzender verschiedener Menschen. Eine schlecht gebaute Kanzel entwertet eine gute Anlage, denn genau hier arbeitet der Mensch, der bestimmt, wie der Abend klingt.

Entkopplung von Vibration

Das ist das Erste und das Wichtigste. Die Kanzel steht neben den Subwoofern oder direkt auf dem Podest, und die Vibration erreicht sie mechanisch, über den Boden und die Konstruktion.

• Die Arbeitsplatte auf Schwingungsdämpfern, nicht direkt auf den Rahmen geschraubt. Zwischen Platte und Rahmen liegt eine elastische Schicht.
• Der Rahmen der Kanzel ist nicht starr mit dem Subwooferpodest verbunden. Ist das konstruktiv nicht möglich, werden beide entkoppelt.
• Die Masse der Arbeitsplatte arbeitet für einen: Eine schwere Platte auf elastischen Lagern dämpft Vibration besser als eine leichte.
• Die Prüfung ist einfach: Stellen Sie bei Betriebslautstärke ein Glas Wasser auf die Kanzel. Kräuselt sich die Oberfläche, gibt es ein Problem.

Stromversorgung und Erde in der Kanzel

Die Technik der Kanzel wird aus demselben Stromkreis versorgt wie die übrige Beschallung — das gehört zur Regel der einen Erde. In der Kanzel werden ausreichend Steckdosen vorgesehen, mit Reserve: Die reale Zahl angeschlossener Geräte liegt immer über der berechneten, weil gastierende DJs eigene Technik mitbringen.

Eine eigene Frage ist der Anschluss mitgebrachter Technik. Ein Laptop mit Netzteil an einer Steckdose in der Kanzel und eine per Kabel mit dem Mischpult verbundene Soundkarte bilden eine geschlossene Schleife über die Erde. Das ist die klassische Quelle eines Brummens, das »nur auftritt, wenn genau dieser DJ spielt«. Die Lösungen: galvanische Trennung an den Line-Eingängen der Kanzel, bei der Montage vorgesehen, oder ein fester Anschlusspunkt mit bereits eingebauten Trennübertragern.

Monitore

Monitore in der Kanzel lösen eine andere Aufgabe als die Saalbeschallung: Der DJ muss präzise und auf moderatem Pegel hören, nicht laut. In der Praxis:

• Ein eigener Bearbeitungsweg — eigener Prozessorkanal, eigene Verzögerung, eigene Korrektur. Ein parallel zum Saal angeschlossener Monitor klingt wie ein Brei aus Saal und eigenem Signal.
• Platzierung auf Kopfhöhe, auf den Arbeitspunkt gerichtet. Ein Monitor, der auf dem Boden steht und in den Bauch strahlt, zwingt dazu, den Pegel anzuheben.
• Entkopplung von der Arbeitsplatte — auf Ständern mit elastischer Zwischenlage, sonst schüttelt der Monitor die Kanzel samt Technik.
• Pegelbegrenzung im Monitorweg. Dabei geht es nicht um Komfort, sondern um das Gehör eines Menschen, der dort mehrmals pro Woche sechs Stunden am Stück verbringt.

Kabel und Verkabelung

Alles, was auf der Arbeitsplatte liegt, wird regelmäßig umgesteckt. Deshalb:

• Ein Anschlussfeld statt eines »Kabelzopfs«. Eine in die Kanzel eingelassene Platte mit Steckverbindern: Line-Eingänge, USB, Netzwerk, Strom.
• Kabeldurchführungen mit Zugentlastung — das Kabel darf nicht über die Kante der Arbeitsplatte geknickt werden.
• Längenreserve innerhalb der Kanzel, damit sich Technik zur Wartung herausziehen lässt, ohne alles abzustecken.
• Trennung von Last- und Signalwegen innerhalb der Kanzel — dasselbe Prinzip wie im Saal, nur auf Entfernungen von einigen Dutzend Zentimetern.
• Schutz vor Verschüttetem. Auf der Kanzel wird regelmäßig etwas verschüttet. Eine geneigte Oberfläche, Randleisten, Steckverbinder nicht am tiefsten Punkt — einfache Maßnahmen, die Technik retten.

Belüftung der Kanzel

In einer geschlossenen Kanzel mit Plattenspielern, Mischpult, Laptop und ein paar Netzteilen kommen mehrere hundert Watt Wärme in einem Volumen von weniger als einem Kubikmeter zusammen, in dem außerdem ein Mensch steht. Nötig ist entweder ein offener Unterbau mit natürlicher Konvektion oder eine Zwangsbelüftung mit leisem Lüfter. Eine dicht geschlossene »schöne« Kanzel wird über einen Abend zum Backofen, und als Erstes geht die Monitorendstufe in den Schutz.

Erste Inbetriebnahme

Der Moment des ersten Einschaltens ist kein Fest, sondern eine Prozedur mit festgelegter Reihenfolge. Eine korrekt aufgebaute Anlage enthält trotzdem Fehler: ein vertauschtes Paar, einen falsch zugewiesenen Prozessorausgang, einen vergessenen Limiter auf Maximum. Aufgabe der ersten Inbetriebnahme ist es, sie zu finden, solange das nichts kostet.

Die Reihenfolge der Spannungszuschaltung

Die Technik wird von der Signalquelle zum Strahler hin eingeschaltet und in umgekehrter Reihenfolge ausgeschaltet. Also: Zuspieler und Mischpult → Prozessoren → Endstufen. Beim Ausschalten: Endstufen → Prozessoren → Zuspieler. Der Grund liegt in den Einschwingvorgängen: Ein Gerät gibt beim Ein- oder Ausschalten am Ausgang einen Knacks ab, und ist die Endstufe in diesem Moment bereits in Betrieb, erreicht der Knacks die Lautsprecher mit voller Leistung. Hochtontreiber fallen genau so aus.

In einer Festinstallation wird diese Regel nicht durch das Gedächtnis des Personals umgesetzt, sondern durch eine Einschaltsequenz — ein Gerät, das die Spannung gruppenweise mit Verzögerung zuschaltet. Ein Knopf, die richtige Reihenfolge, keine Abhängigkeit davon, wer den Club heute aufsperrt. Die Einschaltsequenz gehört zu den Dingen, die wenig kosten und eine ganze Klasse von Ausfällen beseitigen.

Prüfungen vor dem Anlegen des Signals

1. Alle Pegelsteller auf Minimum. Nicht »ungefähr ein Drittel« — auf Minimum.
2. Die Limiter des Prozessors auf sichere Werte eingestellt vor dem ersten Signal, nicht danach. Die Einstellung »regeln wir später« bedeutet, dass schon das erste laute Signal unbegrenzt auf die Lautsprecher geht.
3. Die Zuordnung der Prozessorausgänge zu den Leitungen geprüft. Ein mit »Sub« gekennzeichneter Ausgang muss auf den Subwoofer gehen. Vertauschte Ausgänge bedeuten, den vollen Frequenzbereich auf einen Hochtontreiber zu geben — ein garantierter Ausfall binnen Sekunden.
4. Die Leitungen mit dem Multimeter durchgeprüft auf das Fehlen eines Kurzschlusses und auf Übereinstimmung des Widerstands mit dem erwarteten Wert.
5. Der Isolationswiderstand gemessen bei langen Leitungen, wenn die Trasse durch Bauarbeiten geführt hat.

Prüfung der Polarität

Vertauschte Polarität eines Lautsprechers in einem Paar hört man nicht als »falsch« — man hört sie als fehlenden Bass und verwaschene Mitten. Geprüft wird auf zwei Arten: mit einem Polaritätsgenerator und Messmikrofon sowie durch einfachen Hörvergleich beim Summieren der Kanäle.

Eine praktische Methode ohne Messtechnik: Geben Sie dasselbe Tieftonsignal auf beide Subwoofer und schalten Sie, mittig zwischen ihnen stehend, einen ab. Wird der Bass beim Abschalten eines Subs lauter — ist die Polarität vertauscht. Richtig angeschlossene Subs ergeben beim Abschalten eines von ihnen eine Pegelabnahme.

Die Polarität wird über die gesamte Kette geprüft: am Steckverbinder, in der Frequenzweiche, an den Klemmen des Lautsprechers im Gehäuse. Der Fehler tritt an jedem dieser Abschnitte auf, auch bei der Werksmontage — selten, aber es kommt vor.

Einstellung des Prozessors

Die Einstellung ist das, wofür die ganze Montage gemacht wurde. Hier wird aus einer Sammlung von Geräten eine Anlage.

Frequenzweichen

Die Trennfrequenzen gibt das Datenblatt der Lautsprecher vor, nicht der Geschmack. Das typische Clubkonzept ist ein Zweiwege-Satellit plus Subwoofer mit einer Trennung im Bereich 80–110 Hz, wobei der konkrete Wert von den Modellen und von ihrer Montage abhängt. Filtertyp und Flankensteilheit werden so gewählt, dass die Summe beider Wege bei der Trennfrequenz einen geraden Verlauf ergibt und keine Senke oder Überhöhung.

Ein Fehler, den man in bester Absicht macht: Die Trennung wird nach unten gelegt, damit »die Satelliten mehr spielen«. Das Ergebnis: Die Satelliten arbeiten in einem Bereich, in dem ihre Verzerrung steigt und ihr Wirkungsgrad fällt, während die Leistungsreserve umsonst aufgezehrt wird. Der Subwoofer ist dabei unterfordert. Die Trennung ist kein Lautstärkeregler für den Bass.

Verzögerungen

Die Verzögerung gleicht die Ankunftszeit des Schalls von Quellen an, die unterschiedlich weit vom Hörer entfernt sind. Gerechnet wird mit der Schallgeschwindigkeit — etwa 343 m/s bei 20 °C, also rund 2,9 ms je Meter.

Was angeglichen wird	Wozu
Subwoofer und Satellit zueinander	Damit sich die Wege bei der Trennfrequenz addieren und nicht auslöschen. Ein halber Meter Unterschied ist bereits hörbar.
Saalsysteme gegenüber dem Hauptsystem	Damit eine entfernte Zone kein Echo des Hauptsystems hört. Ohne Verzögerung kommt der Schall zweimal an.
Geflogene und stehende Systeme	Unterschiedliche Höhe bedeutet unterschiedliche Weglänge zum Hörer.
Monitore der Kanzel	Damit der DJ ein stimmiges Bild hört und nicht seinen eigenen Monitor vor dem Saal.

Ein Rechenbeispiel. Das System des Ruhebereichs steht 12 Meter vom Hauptsystem entfernt. Verzögerung = 12 × 2,9 ≈ 35 ms. In der Praxis werden dem Rechenwert 5–10 ms zugeschlagen: Die Lokalisationspriorität muss beim Hauptsystem bleiben, sonst nimmt ein Hörer in der entfernten Zone die Schallquelle als neben sich befindlich wahr und nicht auf der Bühne.

Entzerrung

Die Korrektur erfolgt anhand von Messungen an mehreren Punkten im Saal, nicht an einem. Die Grundsätze, die fachliche Arbeit von Laientum unterscheiden:

• Absenken ist besser als Anheben. Das Anheben eines Bandes verbraucht Leistungsreserve und bringt die Endstufe näher ans Clipping; eine Absenkung verbraucht nichts.
• Schmale Einbrüche in der Messung werden nicht korrigiert. Ein tiefer schmaler Einbruch ist Interferenz, die vom Messpunkt abhängt. Mit dem Equalizer lässt er sich nicht beseitigen; der Versuch, ihn mit einer Anhebung »zuzuschütten«, verbrennt schlicht die Endstufe.
• Korrigiert wird die Tendenz, nicht jeder Punkt der Kurve. Eine Anlage, die an einem einzigen Punkt lineal-gerade gezogen wurde, klingt an allen übrigen Punkten des Saals schlechter als vorher.
• Eine Messung im leeren Saal unterscheidet sich von einer im vollen. Menschen sind ein starker Absorber bei mittleren und hohen Frequenzen. Ein Einmessen im leeren Saal ergibt im vollen Saal einen merklich stumpferen Klang. Ein erfahrungsbasierter Zuschlag wird vorab eingeplant, der endgültige ergibt sich aus den ersten Abenden.
• Systemkorrektur wird von Geschmackskorrektur getrennt. Die Systemkorrektur lebt im Prozessor und ist gegen Änderungen gesperrt; die Geschmackskorrektur sitzt im Mischpult und steht dem DJ zur Verfügung. Vermischt man beides, weiß nach einem Monat niemand mehr, was dort eingestellt ist.

Limiter

Ein Limiter ist kein Mittel, lauter zu werden, sondern ein Mittel, nichts kaputtzumachen. Er wird auf jeden Prozessorausgang gesetzt und nach den Parametern des konkreten Lautsprechers und der konkreten Endstufe berechnet.

• Der Spitzenlimiter schützt vor kurzzeitiger Überschreitung — einem fallengelassenen Mikrofon, einem Knacks beim Stecken, einem versehentlich unter Signal eingesteckten Kabel.
• Der thermische (RMS-)Limiter schützt vor dauerhafter Überlastung. Im Club ist er wichtiger als der Spitzenlimiter: Musik mit dichter Dynamik hält die Schwingspule stundenlang durchgehend warm.
• Ein eigener Limiter für das Hochtonband ist Pflicht. Der Treiber verträgt unvergleichlich weniger Leistung als die Tieftonsektion und stirbt als Erster.
• Die Limitereinstellungen werden per Passwort gesperrt. Nach einem Monat wird sie garantiert jemand »hochdrehen, damit es lauter ist«.

Messungen und Abnahme

Die Abnahme unterscheidet sich von »eingeschaltet, es spielt« dadurch, dass es Zahlen gibt. Die Zahlen sind nicht zur Zierde des Protokolls da: Sie halten den Zustand der Anlage zum Zeitpunkt der Übergabe fest und dienen als Bezugspunkt bei jeder späteren Auseinandersetzung — von der Mängelrüge des Auftraggebers bis zur Beschwerde der Nachbarn.

Was gemessen wird

Parameter	Verfahren / Norm	Was es zeigt
Gleichmäßigkeit der Abdeckung	Pegel an Kontrollpunkten im Saal, rosa Rauschen	Die Pegelstreuung über die versorgte Zone. Zeigt, ob man sie mit den Hängewinkeln getroffen hat.
Frequenzgang	Messung an mehreren Punkten mit Mittelung	Die klangliche Balance der Anlage im Raum, nicht im Datenblatt des Herstellers.
Nachhallzeit, T20/T30	EN ISO 3382-2	Die Raumakustik. Erklärt, warum die Anlage so und nicht anders klingt und was sich mit Bedämpfung beheben lässt.
Sprachverständlichkeit, STI	IEC 60268-16	Wird für Ansagen des Moderators und für jede Durchsage des Personals gebraucht. Im Club wird sie oft ignoriert — zu Unrecht.
Pegel an der Grundstücksgrenze	Messung draußen und in angrenzenden Räumen	Das wichtigste Dokument im Gespräch mit Nachbarn und Behörde. Wird vor Betriebsbeginn des Clubs festgehalten.
Grundgeräuschpegel der Anlage	Messung bei eingeschalteter Anlage ohne Signal	Die Qualität von Erdung und Verkabelung. Hörbares Brummen im leeren Saal ist ein Montagemangel.

Das Protokoll

Ein Messprotokoll enthält: Datum, Zusammensetzung der Anlage, verwendete Messgeräte mit ihrem Kalibrierstatus, einen Plan der Messpunkte mit Bezug zum Saalplan, die ermittelten Werte, die Bedingungen (Temperatur, leerer oder voller Saal, Betriebszustand der Lüftung) sowie die Unterschriften beider Seiten. Ein Protokoll ohne Punkteplan ist nutzlos: Die Messung lässt sich unter denselben Bedingungen nicht wiederholen.

Abnahme der Montage getrennt von der Abnahme des Klangs

Das sind verschiedene Dinge, und man sollte sie nicht vermengen. Die Abnahme der Montage prüft die Ausführung: Aufhängungen, Sicherungen, Kabeltrassen, Kennzeichnung, Qualität der Konfektionierung, Übereinstimmung mit der Dokumentation. Geprüft wird physisch, mit Aufstieg zu den Konstruktionen, und nicht nach Aussage. Die Abnahme des Klangs ist Arbeit mit Messungen und mit dem Gehör.

Eine Situation, die man vermeiden sollte: Die Anlage klingt hervorragend, der Auftraggeber ist zufrieden, das Protokoll ist unterschrieben, und ein halbes Jahr später stellt sich heraus, dass die Hälfte der Geräte an der Traverse nicht gesichert ist und eine Kennzeichnung überhaupt fehlt. Formal ist alles abgenommen.

Lautstärkepegel und das Verhältnis zur Nachbarschaft

Ein Club existiert in einer Nachbarschaft, und der Schallpegel ist der einzige Parameter, wegen dessen Clubs geschlossen werden. Technisch wird die Aufgabe in der Montagephase gelöst; der Versuch, sie nach der Eröffnung zu lösen, kostet ein Vielfaches und gelingt manchmal gar nicht.

Drei verschiedene Grenzen

• Die Grenze aus Sicht der Gesundheit von Gästen und Personal. Langfristige Einwirkung hoher Pegel schädigt das Gehör, und gegenüber Beschäftigten ist das durch den Arbeitsschutz geregelt. Das Barpersonal verbringt Schicht um Schicht im Saal.
• Die Grenze für Umgebungslärm — die Anforderungen an den Pegel an der Grundstücksgrenze und in Nachbarräumen, die zur Nachtzeit gelten. Die konkreten Werte und das Messverfahren legen nationale Vorschriften fest; in Slowenien regeln dies eigene Vorschriften zum Lärmschutz, die man vor der Planung liest und nicht aus dem Gedächtnis wiedergibt.
• Die Grenze aus Sicht der Möglichkeiten der Anlage. Der Pegel, oberhalb dessen die Anlage in Verzerrung arbeitet. Er wird von den Limitern vorgegeben und hängt nicht von Wünschen ab.

Technische Maßnahmen in der Montagephase

1. Kardioide Subwooferanordnung in Richtung der problematischen Seite — bereits erwähnt und nach wie vor das wirksamste Mittel gerade bei tiefen Frequenzen, die durch die Baukonstruktion gehen.
2. Schwingungsentkopplung von allem, was Tiefton abstrahlt. Körperschall geht durch die Decke weiter als Luftschall und wird von der Wanddämmung nicht aufgehalten.
3. Ein Windfang am Eingang. Zwei Türen mit Zwischenraum bringen um eine Größenordnung mehr als eine gute Tür, denn eine offene Tür lässt unabhängig von ihrer Qualität alles durch.
4. Bedämpfung der Luftkanäle. Lüftungskanäle sind ein direkter Schallweg nach draußen und in Nachbarräume. Schalldämpfer in den Kanälen werden bei der Planung der Lüftung vorgesehen.
5. Eine hardwareseitige Pegelbegrenzung ohne Umgehungsmöglichkeit. Keine Empfehlung an das Personal, sondern ein Limiter mit gesperrten Einstellungen.
6. Raucherbereich und Ausgang sind eine nicht geringere Beschwerdequelle als die Musik. Ihre Lage gegenüber den Fenstern der Nachbarn wird in der Grundrissphase festgelegt.

Betrieb und Wartung

Eine montierte Anlage ist kein fertiges Objekt, sondern ein Objekt, das sein Leben beginnt. Die Clubumgebung ist aggressiv: Wärme, Feuchtigkeit, Nebel, verschüttete Getränke, Vibration, dutzende verschiedene Hände an der Technik und wechselndes Personal.

Wartungsplan nach Intervallen

Intervall	Arbeiten
Jeder Betriebstag	Einschalten nach Regelung, Prüfung aller Kanäle vor der Öffnung, Sichtkontrolle der Kabel in der Kanzel und am Boden.
Wöchentlich	Nachziehen der Steckverbinder in der Kanzel, Reinigung der Oberflächen, Kontrolle der Limiteranzeigen und der Endstufentemperaturen im Logbuch.
Monatlich	Reinigung der Filter von Endstufen und Scheinwerfern, Prüfung der Rackbelüftung, Kontrolle des festen Sitzes der vom Boden erreichbaren Gerätebefestigungen.
Vierteljährlich	Aufstieg zur Traverse: Prüfung von Sicherungen, Splinten, Anzugsmoment der Haken, Zustand des Kabels an Knickstellen. Prüfung der Hängewinkel anhand der Dokumentation.
Jährlich	Vollständige Prüfung der Hängekonstruktionen mit Begutachtung der Befestigungspunkte, Kontrollmessungen der Anlage, Abgleich der Prozessoreinstellungen mit der gespeicherten Konfiguration, Revision des Stromverteilers.

Das Logbuch

Das Wartungs- und Störungslogbuch ist das am meisten unterschätzte Dokument am Objekt. Eine Zeile je Ereignis: Datum, was passiert ist, was getan wurde, von wem. Ein Jahr später beantwortet das Logbuch Fragen, die sonst niemand beantwortet: Geht diese Endstufe zum dritten Mal im Quartal in den Schutz oder zum ersten Mal? Wurde der Treiber im linken System getauscht, oder ist es derselbe wie bei der Montage? Trat das Brummen nach dem Kabelwechsel auf oder war es immer da?

Ersatzteilbestand

Ein Club arbeitet nach Kalender, und der Ausfall eines Geräts am Freitag kann nicht bis Dienstag auf eine Lieferung warten. Der Mindestbestand: ein Satz Hochtontreiber für das eingesetzte Lautsprechermodell, je ein Gerät jedes häufig verbauten Scheinwerfertyps, ein Satz Kabel und Steckverbinder sowie Leuchtmittel oder Module für Geräte, bei denen diese Verschleißteile sind. Der Wert des Bestands entspricht etwa dem einer einzigen ausgefallenen Veranstaltung.

Typische Montagefehler

An einer Stelle gesammelt: die Dinge, die am häufigsten vorkommen und am teuersten sind.

Fehler	Wozu es führt	Kosten der späteren Behebung
Ton und Licht an derselben Stromgruppe	Brummen und Einstreuungen, synchron zu den Lichteffekten	Hoch — Umbau von Verteiler und Zuleitungen
Signalleitungen parallel zu Leistungsleitungen	50-Hz-Brummen, Störungen, instabiles DMX	Sehr hoch — Trassen liegen im fertigen Ausbau
Fehlende Kennzeichnung	Jede Reparatur beginnt mit dem Durchmessen der Leitungen	Mittel, wird aber vielfach bezahlt
Geräte ohne Sicherungsseile	Ein Gerät fällt auf Menschen	Mit nichts vergleichbar
Abhängung an einer abgehängten Decke	Einsturz der Konstruktion	Mit nichts vergleichbar
Subwoofer ohne Schwingungsentkopplung	Beschwerden der Nachbarn, Vibrationen in der Kabine	Beim Material niedrig, bei den Folgen hoch
Rack ohne Belüftung	Endstufen im Thermoschutz bis zur Mitte des Abends	Mittel — Umbau des Racks
Limiter nicht eingestellt oder entsperrt	Regelmäßiger Ausfall der Treiber	Kumulativ — ein Satz Treiber pro Saison
Keine Sicherungskopie der Prozessoreinstellungen	Erneute Inbetriebnahme beim Ausfall eines Geräts	Mehrere Arbeitstage eines Technikers
Kein Terminator in der DMX-Leitung	Geräte lösen selbsttätig aus	Minimal — wird aber monatelang gesucht
Wegen des Nebels abgeschaltete Brandmeldeanlage	Keine Alarmierung im tatsächlichen Brandfall	Rechtliche Haftung
Montage vor Abschluss des Ausbaus	Beschädigte und verstaubte Technik	Mittel, zuzüglich Streit über die Verantwortung

Prüfliste vor der Abnahme

Eine Liste für den Rundgang über das Objekt vor Unterzeichnung des Abnahmeprotokolls. Jeder Punkt wird körperlich geprüft.

Mechanik und Sicherheit

• Die Bestätigung der Tragfähigkeit der Konstruktionen liegt schriftlich vor
• Jede Abhängung hat eine unabhängige Sicherung mit minimalem Durchhang
• Jedes Gerät auf der Traverse ist getrennt vom Haken gesichert
• Alle Traversenbolzen sind gesplintet
• Auf der Traverse sind keine Werkzeuge und Fremdkörper zurückgeblieben
• Die Abhängewinkel sind mechanisch fixiert und dokumentiert
• Unter den abgehängten Konstruktionen befinden sich keine Bereiche mit ständigem Aufenthalt von Personal

Elektrik

• Ton und Licht sind auf getrennte Gruppen verteilt
• Das Erdungskonzept entspricht dem Prinzip des einen Punktes, es bestehen keine Schleifen
• Die Phasen sind unter Berücksichtigung der Lastverteilung aufgeteilt
• Ein Einschaltsequenzer ist installiert oder die Reihenfolge hängt in der Kabine aus
• Das Grundrauschen der Anlage ist gemessen und das Ergebnis im Protokoll eingetragen
• Der Verteiler ist beschriftet, das Stromlaufschema wurde dem Auftraggeber übergeben

Kabel und Verkabelung

• Leistungs- und Signaltrassen sind getrennt geführt, Kreuzungen im rechten Winkel
• Jede Leitung ist an beiden Enden gekennzeichnet
• Das Kabeljournal ist ausgefüllt
• An jedem bewegten Gerät ist Längenreserve belassen
• Kabel in Laufwegen liegt in einer Kabelbrücke oder ist abgedeckt

Ton

• Die Polarität ist auf allen Kanälen geprüft
• Die Frequenzweichen entsprechen den Datenblättern der Lautsprecher
• Die Verzögerungen sind berechnet und eingetragen
• Die Limiter sind an jedem Ausgang eingestellt und gesperrt
• Die Prozessorkonfiguration ist in eine Datei exportiert, eine Kopie liegt beim Auftraggeber
• Messungen der Abdeckung und des Pegels an der Grundstücksgrenze sind durchgeführt

Licht

• Die DMX-Adressliste ist erstellt und übergeben
• Die Adressen sind auf den Gerätegehäusen angebracht
• Am Ende jeder Leitung ist ein Terminator gesetzt
• Das Arbeitslicht liegt auf einer unabhängigen Steuerung
• Die Abstände zur Kühlung sind eingehalten
• Eine Sicherungskopie der Show-Datei des Pults ist außerhalb des Pults gespeichert

Unterlagen

• Blockschaltbild, Kabeljournal, Stromlaufschema
• Adressliste, Messprotokoll
• Konfigurationen der Prozessoren und des Pults
• Anleitung für das Personal auf einer Seite
• Wartungsplan mit Intervallen

Häufige Fragen

Kann die Anlage parallel zum Ausbau montiert werden, um den Termin zu halten?

Teilweise. Einbauteile, Trassen und Kabel — ja, und das ist der richtige Zeitpunkt. Die Installation der Geräte — nein: Technik, die während des Schleifens und Streichens auf dem Objekt steht, zieht Staub in die Lüftungskanäle und auf die Optik, und die Wahrscheinlichkeit einer mechanischen Beschädigung geht gegen eins. Sinnvoll ist: Trassen während des Ausbaus, Technik danach.

Wie kritisch ist die Trennung der Stromversorgung von Ton und Licht bei begrenztem Budget?

Das ist einer der wenigen Punkte, an denen Sparen nicht funktioniert. Der Umbau der Elektrik nach dem Ausbau kostet ein Mehrfaches der von Anfang an richtigen Lösung, und Störungen der Lichttechnik im Audioweg lassen sich durch nichts außer Trennung beheben. Wenn am Budget gekürzt werden muss, kürzen Sie die Anzahl der Lichtgeräte, nicht das Stromkonzept.

Können die vorhandenen Lautsprecher weiter genutzt und neue ergänzt werden?

Ja, aber die Systeme müssen nach Zonen und nach Bearbeitungswegen getrennt sein und nicht in einer Zone gemischt werden. Zwei verschiedene Modelle, die dasselbe auf denselben Punkt spielen, erzeugen Interferenzen und an verschiedenen Stellen ein unterschiedliches Klangbild. Als Saalsystem plus Barsystem — in Ordnung. Als „stellen wir zu den alten Boxen neue dazu, dann wird es lauter“ — nein.

Was ist zu tun, wenn nach der Montage ein Brummen aufgetreten ist, das vorher nicht da war?

Schrittweiser Ausschluss: die Quellen einzeln abschalten und feststellen, ab welcher Stelle das Brummen auftritt. In neun von zehn Fällen liegt die Ursache in einer Erdschleife, die beim Anschluss eines neuen, meist mitgebrachten Geräts entstanden ist. Sie wird durch eine galvanische Trennung am Eingang aufgetrennt, nicht durch das Auftrennen des Schutzleiters am Stecker — das ist ein Verstoß gegen die Elektrosicherheit.

Wie oft müssen die Messungen wiederholt werden?

Einmal jährlich zur Kontrolle und zwingend nach jeder Veränderung der Anlage — Gerätetausch, Umsetzen von Lautsprechern, Umbau des Saals, Änderung des Ausbaus. Die Raumakustik verändert sich durch umgestellte Möbel stärker, als man annimmt.

Wie lange dauert die Montage einer Clubanlage?

Das hängt vom Umfang ab, aber die Struktur der Termine ist stabil: Kabeltrassen und Einbauteile während des Ausbaus, Installation der Technik von wenigen Tagen bis zu zwei Wochen, Inbetriebnahme und Messungen als eigener Abschnitt, der sich nicht auf den Abend vor der Eröffnung zusammendrücken lässt. Der Planungsfehler, der sich auf jedem zweiten Objekt wiederholt, ist die fehlende Zeit für die Inbetriebnahme im Terminplan. Sie wird als „das schalten wir dann ein“ eingeplant, ist aber ein eigenständiger Abschnitt mit eigener Dauer.

Braucht es zur Eröffnung einen eigenen Techniker?

Ja. Die ersten Abende mit Gästen sind Bedingungen, die bei der Einmessung nicht bestanden: andere Absorption, andere Temperatur, echte Quellen. Die Anwesenheit des einmessenden Technikers bei den ersten Veranstaltungen erlaubt es, die Anlage an der Wirklichkeit fertigzustellen und nicht am leeren Saal.

Was über das Ergebnis entscheidet

Bringt man das gesamte Material auf wenige Aussagen, dann lauten sie so.

Die Qualität einer Clubanlage wird in einer Phase festgelegt, in der noch keine Technik gekauft ist. Stromkonzept, Trennung der Gruppen, Trassen, Abhängepunkte — all das wird auf dem Papier und in der Rohbauphase entschieden. Nach dem Ausbau lässt sich jede dieser Entscheidungen nur durch das Öffnen von Wänden korrigieren.

Sicherheit skaliert nicht mit dem Budget. Man kann weniger teure Lautsprecher aufstellen, weniger Lichtgeräte, ein einfacheres Pult. Man kann keine weniger zuverlässige Abhängung aufbauen, auf Sicherungen verzichten oder die Berechnung der Konstruktion überspringen. Das ist nicht der Teil der Kalkulation, über den verhandelt wird.

Die Dokumentation ist Teil der Arbeit und nicht ihre Beilage. Kennzeichnung, Kabeljournal, Export der Einstellungen und Messprotokoll kosten bei der Montage einige Stunden, und das Fehlen jedes einzelnen kostet Tage in dem Moment, in dem keine Zeit ist.

Die Einmessung ist ein eigener Abschnitt mit eigener Dauer. Eine perfekt aufgebaute und nicht eingemessene Anlage klingt schlechter als eine mittelmäßige, die eingemessen ist. Der Abschnitt der Inbetriebnahme wird im Terminplan gleichrangig mit der Montage eingeplant.

Der Unterschied zwischen einer Anlage, die funktioniert, und einer Anlage, die fünf Jahre funktioniert, zeigt sich nicht in der Geräteliste. Er zeigt sich darin, wie das Kabel verlegt ist, woraus die Abhängung besteht, ob das Rack belüftet wird und ob eine Datei mit den Prozessoreinstellungen existiert. Keiner dieser Punkte ist für den Gast des Clubs sichtbar — und jeder von ihnen entscheidet darüber, was dieser Gast hört.
